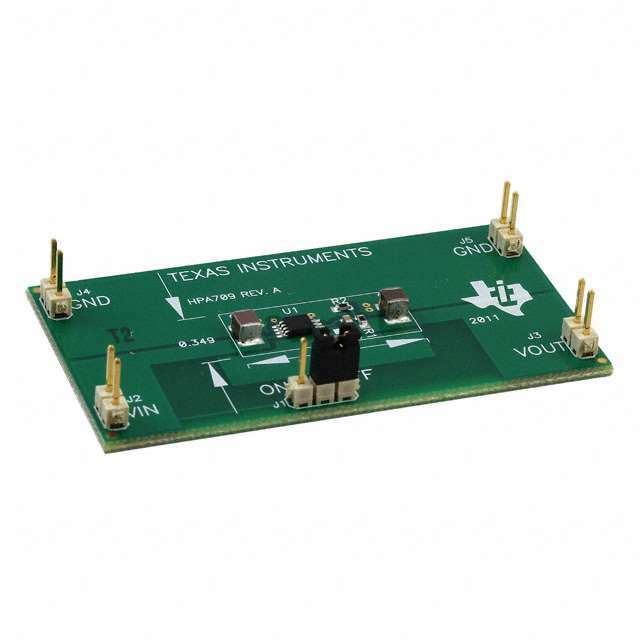

TPS7A4001EVM-709

Описание TPS7A4001EVM-709 от Texas Instruments

Модуль оценки TPS7A4001EVM-709 компании Texas Instruments предназначен для демонстрации рабочих характеристик линейного стабилизатора напряжения TPS7A4001. Данный модуль помогает разработчикам оценивать эффективность, стабильность и работу фиксированного и регулируемого линейного стабилизатора с широким диапазоном входного напряжения.

Общее описание

TPS7A4001EVM-709 является полностью укомплектованной платой, содержащей стабилизатор TPS7A4001 с положительным регулируемым выходом. Устройство может работать при входном напряжении от 7 до 100 В и обеспечивает стабильное выходное напряжение до 50 мА.

Преимущества

• Широкий диапазон входного напряжения: от 7 до 100 В, что обеспечивает гибкость в различных приложениях.
• Низкое выходное напряжение: позволяет использование для маломощных приложений.
• Легкость в использовании: полностью укомплектованная плата облегчает процесс оценки и тестирования стабилизатора.
• Удобство настройки: возможность регулировки выходного напряжения.

Недостатки

• Ограничение по выходному току: максимальный выходной ток составляет всего 50 мА, что может быть недостаточно для некоторых приложений.
• Требуется внешний источник питания: необходим отдельный источник для питания модуля.

Типовое использование

• Регулируемые источники питания
• Индивидуальные стабилизаторы на печатных платах
• Управление напряжением в маломощных устройствах
• Системы с низкими уровнями шума для сенсоров и аналоговых схем

Рекомендации по применению

• Следует внимательно подключать входное напряжение, соблюдая полярность.
• Регулярно проверяйте настройки выходного напряжения, чтобы избежать повреждения подключенных компонентов.
• Используйте надлежащие методы охлаждения при работе в условиях высоких температур.

Основные технические характеристики

• Входное напряжение: 7 В - 100 В
• Выходное напряжение: регулируемое
• Максимальный выходной ток: 50 мА
• Тип регулятора: положительный регулируемый
• Тип платы: полнофункциональная

Возможные аналоги

• TPS7A4501EVM-385 от Texas Instruments
• LM317EVM от Texas Instruments

Заключение

Модуль TPS7A4001EVM-709 является отличным инструментом для оценки производительности высоконадежного линейного стабилизатора напряжения TPS7A4001. Благодаря широким возможностям настройки и легкости в использовании, данный модуль является идеальным выбором для разработчиков, работающих с маломощными электронными устройствами и специализированными системами питания.
