TPS7A39EVM-865

Описание продукта: [TPS7A39EVM-865](https://www.ti.com/tool/TPS7A39EVM-865)

Общее описание

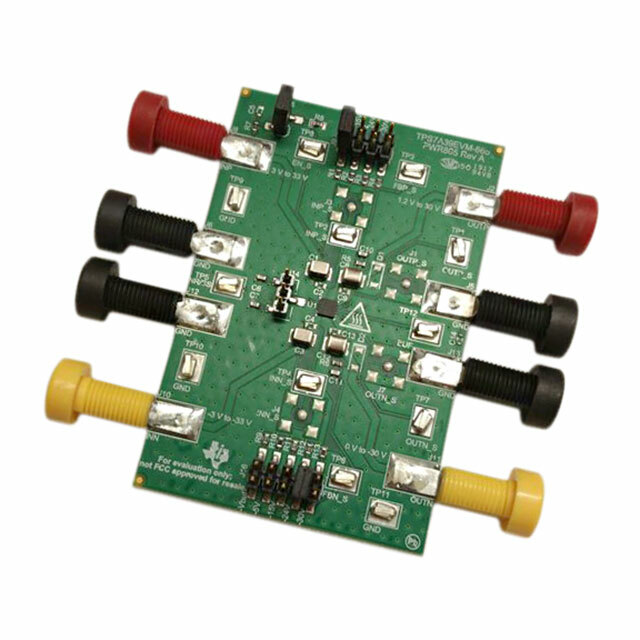

Оценочная плата TPS7A39EVM-865 от Texas Instruments предназначена для демонстрации возможностей и тестирования линейного стабилизатора напряжения TPS7A39. Этот стабилизатор имеет два канала и обеспечивает как положительное, так и отрицательное регулируемое напряжение. Плата идеально подходит для тех, кто хочет быстро оценить производительность TPS7A39 и убедиться в его пригодности для различных приложений.

Преимущества

• Два канала: Управление одновременно положительным и отрицательным выходными напряжениями.
• Широкий диапазон входных напряжений: Плата поддерживает входное напряжение от ±3 В до ±33 В.
• Настраиваемое выходное напряжение: Выходное напряжение может быть настроено в диапазоне от 1.2 В до 30 В и от 0 В до -30 В.
• Высокая точность: Обеспечивает стабильность и точность выходного напряжения даже при изменении условий входного напряжения и нагрузки.

Недостатки

• Ток ограничен: Выходной ток ограничен до 150 мА, что может быть недостаточно для некоторых высокотребовательных приложений.

Типовое использование

• Аналоговая электроника: Для питания аналоговых цепей, требующих низкого уровня шума.
• Операционные усилители: Идеально подходит для питания операционных усилителей и других высокоточных аналоговых устройств.
• Тестирование и прототипирование: Для быстрого тестирования и разработки новых устройств.

Рекомендации по применению

• Проверьте входные и выходные напряжения: Убедитесь, что входное напряжение находится в пределах допустимого диапазона.
• Используйте хорошее охлаждение: При высоких нагрузках обеспечьте адекватное охлаждение для предотвращения перегрева.
• Следите за током потребления: Убедитесь, что выходной ток не превышает 150 мА для каждого канала.

Основные технические характеристики

• Количество каналов: 2
• Выходное напряжение: 1.2 В ~ 30 В (положительное); 0 В ~ -30 В (отрицательное)
• Входное напряжение: ±3 В ~ ±33 В
• Выходной ток: до 150 мА на канал
• Тип стабилизатора: Положительное и отрицательное регулируемое
• Комплектация: Полностью укомплектованная плата

Возможные аналоги

• TPS7A47: Высоковольный линейный регулятор с ультранизким шумом.
• LT3081: Программируемый линейный регулятор от Analog Devices.
• LM317: Классический регулируемый линейный регулятор.

Заключение

Оценочная плата TPS7A39EVM-865 от Texas Instruments предоставляет удобный способ для тестирования и оценки возможностей линейного стабилизатора TPS7A39. Она предлагает множество преимуществ, таких как два регулируемых канала и широкий диапазон входных напряжений, что делает ее универсальным инструментом для инженеров и разработчиков.

Если у вас есть какие-либо вопросы по поводу этого продукта или вы хотите узнать больше о других аналогах, не стесняйтесь обращаться к нам.
