TPS7A21EVM-059

Описание TPS7A21EVM-059 от Texas Instruments

Общее описание

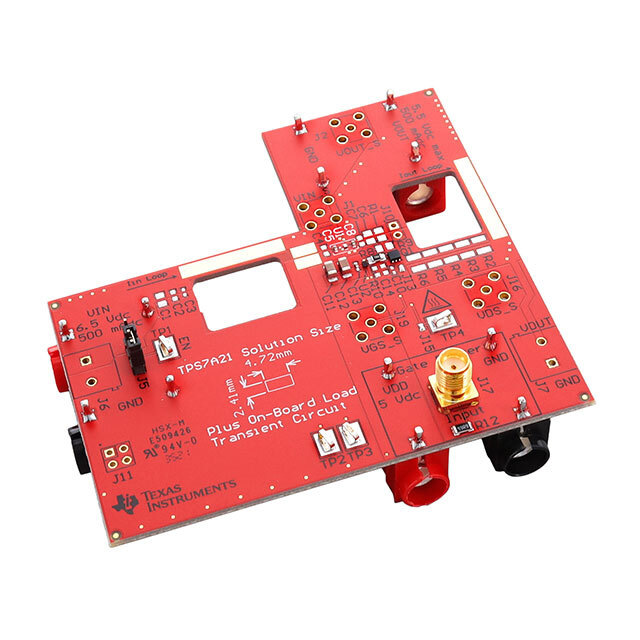

TPS7A21EVM-059 - это тестовая плата предназначенная для оценки производительности линейного стабилизатора напряжения TPS7A21 от Texas Instruments. Этот стабилизатор обеспечивает высокую эффективность при низком токе потребления, что делает его идеальным для различных приложений, требующих высоких качеств выхода и стабильной работы при малых нагрузках.

Преимущества

• Высокая точность стабилизации: Поддерживает стабильное выходное напряжение даже при изменениях нагрузки и входного напряжения.
• Низкий ток потребления: Устройство потребляет очень малый ток в режиме покоя, что увеличивает эффективность энергопотребления системы.
• Широкий диапазон входного напряжения: Подходит для применения в широком спектре источников питания.
• Компактные размеры: Миниатюрный корпус позволяет использовать регулятор в устройствах с ограниченным пространством.

Недостатки

• Тепловая диссипация: При высоких нагрузках может требоваться дополнительное охлаждение для предотвращения перегрева.
• Ограниченная выходная мощность: Эксплуатация устройства при токах, превышающих 500 мА, может привести к нестабильной работе и повреждению.

Типовое использование

• Портативные устройства
• Мобильные телефоны и планшеты
• Медицинское оборудование
• Системы промышленной автоматики

Рекомендации по применению

• Используйте в схемах с низким энергопотреблением для максимальной эффективности.
• Обеспечьте адекватное охлаждение при постоянной высокой нагрузке.
• Проверьте настройку параметров и характеристик устройства перед применением в критически важных приложениях.

Основные технические характеристики

• Входное напряжение: от 1.5В до 5.5В
• Выходное напряжение: фиксированное 3.3В
• Максимальный выходной ток: 500 мА
• Ток покоя (Iq): около 1 мкА
• Корпус: WSON (6), SOT-23 (5)

Возможные аналоги

• TI TPS7A02: Регулятор с аналогичными характеристиками, но имеющий еще меньший ток покоя.
• Microchip MCP1700: Линейный стабилизатор с низким энергопотреблением и схожими параметрами.

Заключение

TPS7A21EVM-059 от Texas Instruments является надежным и высокоэффективным решением для оценивания производительности линейного стабилизатора TPS7A21. Благодаря своей высокой точности и низкому току потребления, данный продукт подходит для применения в широком спектре портативных и автономных устройств.
