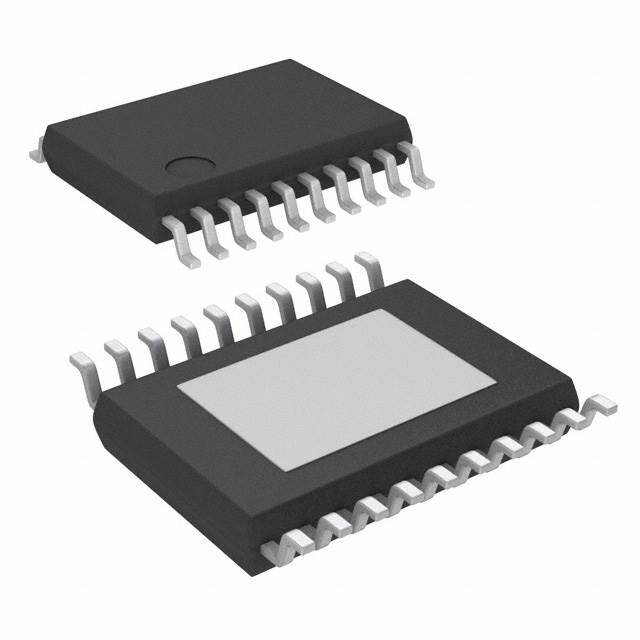

TPS77533MPWPREP от Texas Instruments

Общее описание

TPS77533MPWPREP — это линейный стабилизатор напряжения с низким падением (LDO) от компании Texas Instruments. Он предназначен для обеспечения стабильного фиксированного выходного напряжения 3.3 В с выходным током до 500 мА. Этот регулятор обладает высокими уровнями защиты и переключаемыми функциями, что делает его идеальным решением для применения в критически важных и высоконадежных приложениях.

Преимущества

• Низкое падение напряжения: Обеспечивает эффективную работу при небольшом перепаде напряжения, максимальный перепад напряжения 0.29 В при 500 мА.
• Высокая стабильность: Обеспечивает постоянное выходное напряжение, независимо от изменения входного напряжения и нагрузки.
• Функции защиты: Встроенные защиты от перенапряжения, перегрева и обратной полярности для надежной эксплуатации.
• Низкий ток покоя: Минимизирует энергопотребление, 125 мкА в режиме покоя.

Недостатки

• Ограниченный максимальный выходной ток: Подходит для приложений с током до 500 мА.
• Фиксированное выходное напряжение: Подходит только для приложений, требующих 3.3 В.

Типовое использование

• Системы с высокими требованиями к надежности и стабильности.
• Приложения с низким падением напряжения, такие как портативные устройства и системы на батареях.
• Микроконтроллерные системы и прочая цифровая электроника.
• Автомобильная электроника и промышленные контрольно-измерительные системы.

Рекомендации по применению

• Следует использовать правильные схемы фильтрации входного и выходного напряжения для обеспечения стабильной работы.
• Должны быть предусмотрены меры по теплоотводу и удовлетворению потребностей системы теплоотвода для предотвращения перегрева.
• Использовать в сочетании с подходящими компонентами для максимальной защиты устройства и предотвращения нежелательных операций.

Основные технические характеристики

• Входное напряжение (макс): 10 В
• Выходное напряжение (фикс.): 3.3 В
• Выходной ток: 500 мА
• Падение напряжения (макс): 0.29 В при 500 мА
• Ток покоя: 125 мкА
• PSRR: 60 дБ (100 Гц)
• Функции управления: Включение, сброс
• Функции защиты: Защита от перегрузки по току, защита от перегрева, защита от обратной полярности
• Диапазон рабочих температур: -55°C ~ 125°C
• Монтаж: Поверхностный монтаж
• Корпус / упаковка: 20-PowerTSSOP (ширина 4.40 мм)
• Поставка устройства: 20-HTSSOP

Возможные аналоги

• AMS1117-3.3 от Advanced Monolithic Systems
• LT1963EQ-3.3 от Analog Devices
• LM317 с настраиваемым выходом от Texas Instruments (при использовании соответствующих компонентов для фиксации напряжения)

TPS77533MPWPREP — это высоконадежное решение для регулирования напряжения, обеспечивающее высокий уровень стабильности и безопасности при использовании в разнообразных применениях.
