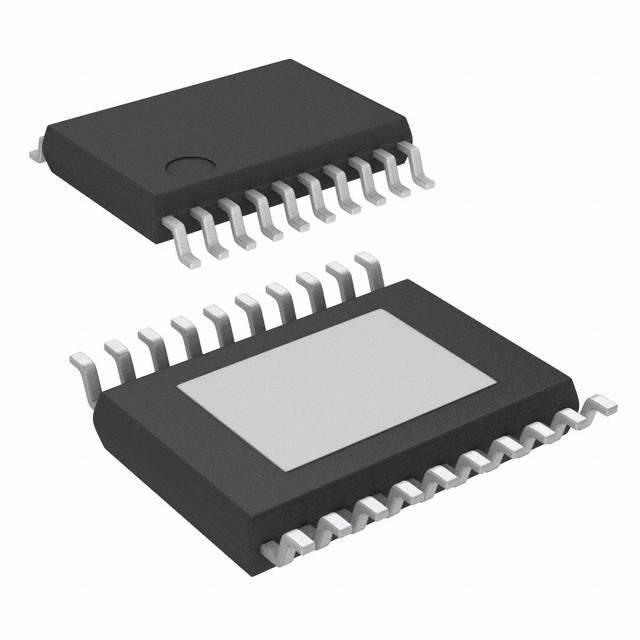

TPS77515MPWPREP от Texas Instruments

Общее описание

TPS77515MPWPREP - это высокоэффективный линейный регулятор напряжения типа LDO (Low Dropout), разработанный компанией Texas Instruments. Компонент обеспечивает стабильное фиксированное выходное напряжение 1.5V при токе до 500 мА. Он идеально подходит для использования в различных приложениях, где требуются малое падение напряжения, высокая стабильность и защищенность.

Преимущества

• Низкое падение напряжения: Обеспечивает эффективную работу при низком гармоническом искажения.
• Высокая стабильность выходного напряжения: Точный контроль выходного напряжения даже при переменном входном напряжении и нагрузке.
• Защита от перегрузок: Встроенная защита от короткого замыкания и перегрева.
• Малое потребление: Низкий коэффициент статического потребления тока.
• EEPROM Проверенные узлы: Высокая надежность и долговечность компонента.

Недостатки

• Ограничение по входному напряжению: Максимальное допустимое входное напряжение составляет 10V.
• Фиксированный выход: Выходное напряжение фиксировано и не может быть изменено.

Типовое использование

• Портативные устройства: Используется для обеспечения стабилизированного выхода в мобильных и носимых устройствах.
• Системные платы: Применяется в материнских платах и других системах для поддержания напряжения питания.
• Промышленные приложения: Идеален для использования в условиях, требующих высокой надежности и устойчивости к помехам.

Рекомендации по применению

• Проектирование с учётом теплового режима: Учитывайте рассеяние тепла при проектировании печатной платы, где устанавливается данный регулятор.
• Размещение конденсаторов: Рекомендуется установка байпасных конденсаторов для максимально стабильного выхода.
• Следование стандартам ESD: Работайте только в условиях, защищенных от электростатических разрядов.

Основные технические характеристики

• Конфигурация выхода: Позитивный
• Тип выхода: Фиксированный
• Количество регуляторов: 1
• Максимальное входное напряжение: 10V
• Фиксированное выходное напряжение: 1.5V
• Ток выхода: до 500 мА
• Потребление (Iq): 125 мкА
• PSRR: 60 дБ (на 100 Гц)
• Защита: от перегрузки по току, от перегрева, от обратной полярности
• Рабочая температура: от -55°C до 125°C
• Монтаж: Поверхностный
• Корпус: 20-HTSSOP (около 4.40 мм шириной)

Возможные аналоги

• TPS77501: Регулируемая версия этого регулятора с выходным напряжением до 3.3V
• LT1963A: Разработанная Linear Technology более мощная версия с похожими характеристиками.
• ADP3330: Аналог от Analog Devices с выходом до 3.6V и аналогичным потреблением.

Этот регулятор идеально подходит для использования в устройствах, требующих стабильного и надежного регулирования напряжения в условиях различных нагрузок и переменного входного напряжения.
