TPS76725QPWPREP

Описание для TPS76725QPWPREP от Texas Instruments

Общее описание

TPS76725QPWPREP — это линейный стабилизатор напряжения (LDO), разработанный компанией Texas Instruments. Он обеспечивает надежную и стабильную работу благодаря низкому уровню входного напряжения и высокой выходной мощности. Регулятор настроен на фиксированный выход 2.5В и способен обеспечивать ток до 1А при напряжении на входе до 10В.

Преимущества

• Высокая точность стабилизации: Обеспечивает стабильное выходное напряжение при изменении входного напряжения и нагрузки.
• Низкий ток покоя: Минимизирует потребление энергии в режиме ожидания (всего 125 µA).
• Широкий диапазон рабочих температур: Работает в диапазоне от -40°C до 125°C, что делает его подходящим для применения в различных условиях.
• Встроенные функции защиты: Включает защиту от перегрева, защиты по току и реверсной полярности.

Недостатки

• Фиксированное выходное напряжение: Не позволяет изменять выходное напряжение.
• Потребность в дополнительной фильтрации: Для достижения максимальной производительности может потребоваться использование внешних конденсаторов и дросселей.

Типовое использование

• Системы питания микроконтроллеров и микропроцессоров
• Портативные и мобильные устройства
• Промышленные системы автоматизации
• Автомобильная электроника
• Медицинские устройства

Рекомендации по применению

• Используйте качественные конденсаторы на входе и выходе для минимизации шумов и повышения стабильности.
• Обеспечьте эффективное рассеивание тепла, особенно при высоких нагрузках и повышенной температуре окружающей среды.
• Соблюдайте правильную полярность при включении питания, чтобы избежать повреждения устройства.

Основные технические характеристики

• Входное напряжение (максимум): 10В
• Выходное напряжение (фиксированное): 2.5В
• Выходной ток: до 1А
• Ток покоя (Iq): 125 µA
• Соотношение подавления шумов питания (PSRR): 60дБ (1kHz)
• Функции управления: Включение/выключение (Enable), Сброс (Reset)
• Защита: От перегрева, от перегрузки, от реверсной полярности

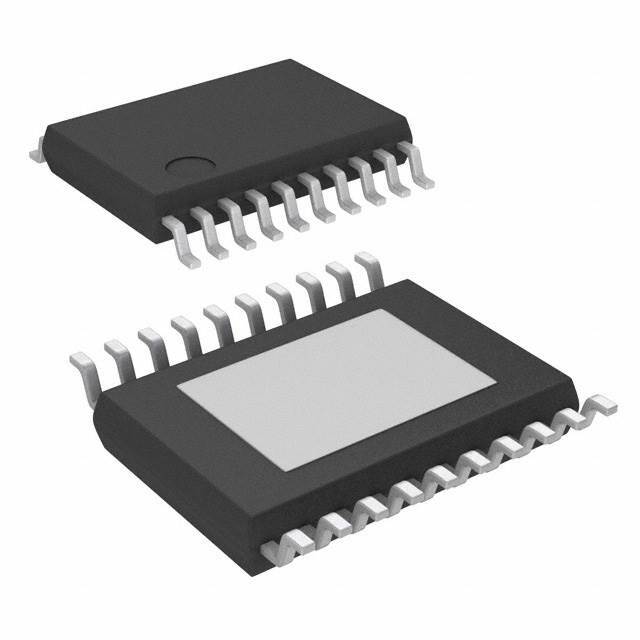

• Корпус: 20-HTSSOP (поверхностного монтажа)
• Рабочая температура: -40°C ~ 125°C

Возможные аналоги

• TPS78625QPWPREP — аналог с улучшенными характеристиками по току покоя и диапазону входных напряжений.
• LP5907MFX-2.5 — более компактная альтернатива с фиксированным выходом 2.5В и чуть меньшим током выхода (500 мА).

Примечание

Перед использованием обязательно ознакомьтесь с полной документацией от производителя для правильной интеграции устройства в вашу систему.
