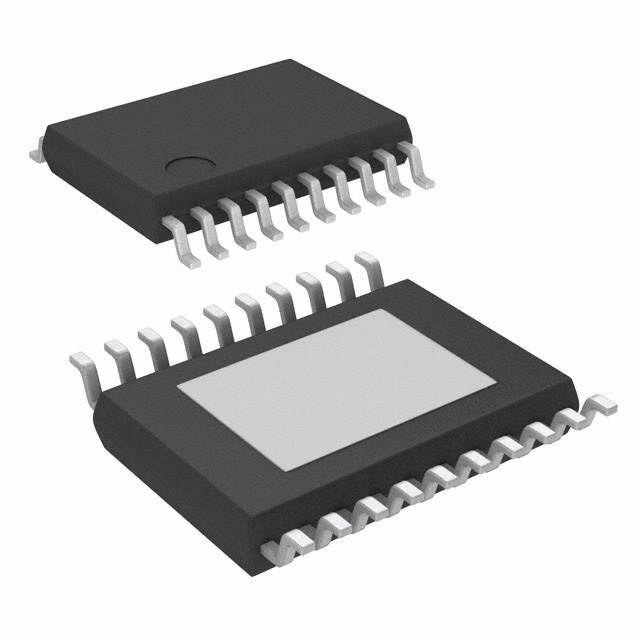

TPS76701QPWPREP

Регулятор напряжения TPS76701QPWPREP от Texas Instruments

Общее описание

TPS76701QPWPREP — это линейный регулятор напряжения с положительным выходом, который является регулируемым и обеспечивает высокий выходной ток до 1А. Этот регулятор разработан для использования в условиях агрессивной среды и обладает высокой надежностью благодаря расширенному диапазону рабочих температур и встроенной защитой. Микросхема выполнена в корпусе 20-HTSSOP (20-PowerTSSOP), что обеспечивает компактный монтаж на печатной плате.

Преимущества

• Высокая надежность: Подходит для работы в тяжелых условиях благодаря широкому диапазону рабочих температур.
• Регулируемый выход: Позволяет настроить выходное напряжение согласно требованиям вашей схемы.
• Высокий выходной ток: Может выводить до 1А, что делает его подходящим для различных приложений.
• Защита: Имеет защиту от перегрева, перегрузки по току и обратной полярности, что увеличивает срок службы устройства.
• Низкое потребление: Низкий ток покоя (Iq) способствует снижению энергопотребления.

Недостатки

• Относительно высокая сложность схемы из-за наличия множества функций управления и защиты.
• Ограниченный максимальный входной вольтаж (до 10В), что может быть недостаточно для некоторых приложений.

Типовое использование

• Промышленные системы
• Автомобильная электроника
• Полевые устройства и датчики
• Медицинское оборудование
• Коммуникационные системы

Рекомендации по применению

• Убедитесь, что входное напряжение не превышает 10В.
• Распаяйте устройство на плате с учетом теплового дизайна для обеспечения эффективного отвода тепла.
• Используйте конденсаторы на входе и выходе регулятора для стабилизации работы.

Основные технические характеристики

• Конфигурация выхода: Положительный
• Тип выхода: Регулируемый
• Количество регуляторов: 1
• Макс. входное напряжение: 10В
• Мин./Фиксированное выходное напряжение: 1,5В
• Макс. выходное напряжение: 5,5В
• Выходной ток: 1А
• Ток покоя (Iq): 125 мкА
• PSRR: 60dB (1кГц)
• Функции управления: Включение, Сброс
• Функции защиты: Защита от перегрузки, перегрева и обратной полярности
• Рабочий температурный диапазон: -40°C ~ 125°C
• Монтаж: Поверхностный
• Корпус / упаковка: 20-PowerTSSOP

Аналоги

• TI: TPS7A4700
• Analog Devices: ADP1755
• ON Semiconductor: NCP59744
• Microchip: MCP1799

Таким образом, TPS76701QPWPREP от Texas Instruments — это мощное и надежное решение для линейного регулирования напряжения в условиях высокой нагрузки и агрессивной среды, обеспечивающее гибкость и функциональность в различных приложениях.
