TPS75233QPWPREP

TPS75233QPWPREP - Texas Instruments

Общее описание

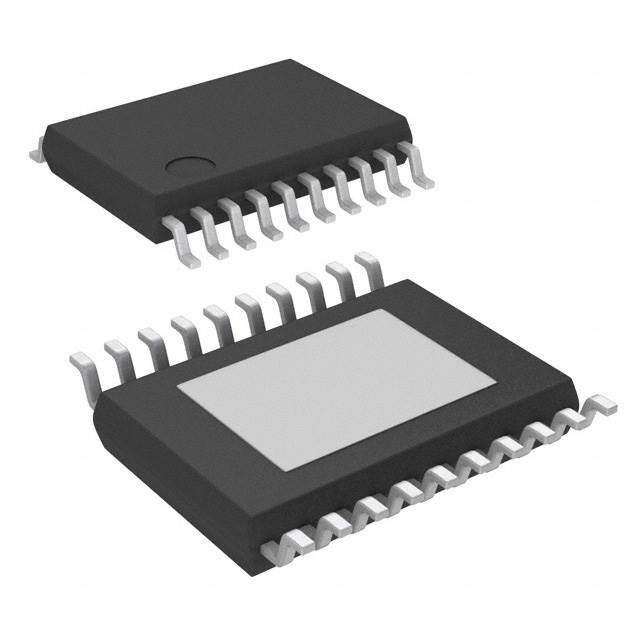

TPS75233QPWPREP от Texas Instruments представляет собой линейный стабилизатор напряжения с фиксированным выходом, предназначенный для обеспечения стабильного 3.3В выхода при максимальном токе до 2А. Устройство поставляется в компактном корпусе HTSSOP-20, что позволяет осуществить надежное управление питанием в ограниченных пространственных условиях.

Преимущества

• Низкое значение падения напряжения: Обеспечивает высокую эффективность и уменьшает тепловыделение.
• Высокий коэффициент подавления пульсаций питающего напряжения (PSRR): Обеспечивает низкий уровень шумов и помех.
• Защита от перенапряжений, перегрева и обратной полярности: Улучшает надежность и долговечность устройства в сложных условиях эксплуатации.
• Контрольные функции: Возможность контроля питания и состояния выхода с помощью сигналов Enable, Power Good и Reset Output.

Недостатки

• Необходимость использования внешних компонентов для стабилизации: Для работы могут потребоваться дополнительные конденсаторы.
• Зависимость характеристик от температуры: Могут наблюдаться незначительные изменения параметров в предельных температурных условиях.

Типовое использование

• Мобильные и портативные устройства
• Автоматизация и контроль промышленного оборудования
• Системы питания микроэлектронных устройств
• Информационно-развлекательные системы в автомобилях
• Медицинские приборы

Рекомендации по применению

• Для обеспечения максимальной производительности и надежности рекомендуется использовать качественные и точно подобранные конденсаторы на входе и выходе стабилизатора.
• Требуется обеспечить эффективное теплорассеяние, особенно при работе с высокими нагрузками.
• Обратите внимание на условия эксплуатации, чтобы не выходить за пределы допустимых рабочих температур и напряжений.

Основные технические характеристики

• Выходная конфигурация: Положительная
• Тип выходного напряжения: Фиксированное
• Количество стабилизаторов: 1
• Максимальное входное напряжение: 5 В
• Фиксированное выходное напряжение: 3,3 В
• Максимальное падение напряжения: 0,4 В @ 2А
• Выходной ток: 2А
• Ток покоя: 125 µA
• Пульсации подавления питающего напряжения (PSRR): 60 дБ (100 Гц)
• Температурный диапазон рабочей среды: -40°C ~ 125°C
• Тип монтажа: Поверхностный монтаж
• Корпус: HTSSOP (0,173", 4.40 мм ширина)
• Уровень защиты: Защита от перенапряжений, перегрева и обратной полярности

Возможные аналоги

• LD1117-3.3 от STMicroelectronics
• LM2937-3.3 от Texas Instruments

Для получения дополнительной информации и подборки компонентов, пожалуйста, обратитесь к технической документации устройства.
