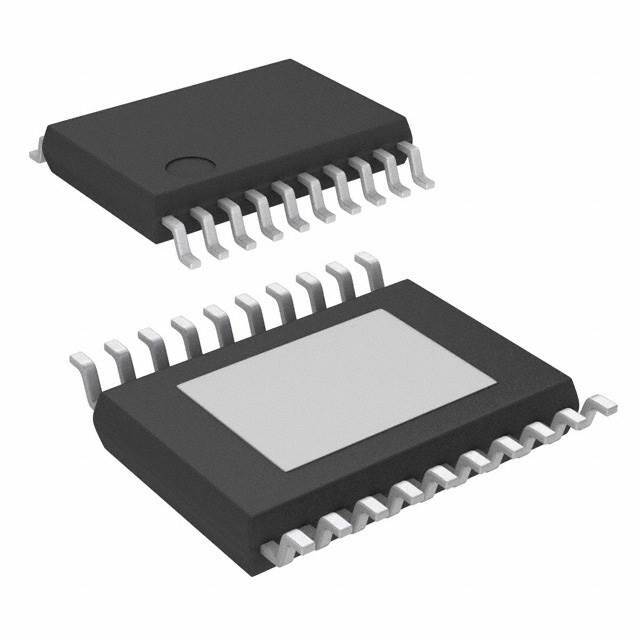

TPS75125MPWPREP

TPS75125MPWPREP от Texas Instruments

Общее описание

TPS75125MPWPREP — это линейный стабилизатор напряжения с фиксированным выходом на 2.5В и максимальным выходным током 1.5А. Он отличается низким потреблением тока и высоким коэффициентом подавления пульсаций сетевого напряжения (PSRR). Разработан для поверхностного монтажа и поставляется в корпусе HTSSOP-20.

Преимущества

• Высокая производительность: Способен обеспечивать ток до 1.5А при выходном напряжении 2.5В.
• Эффективное подавление помех: Высокий коэффициент PSRR (63 дБ на частоте 100 Гц) минимизирует влияние входных пульсаций.
• Интегрированные функции управления: Включает функции Enable, Power Good и Reset Output для лучшей управляемости и мониторинга.
• Защита: Встроенные функции защиты от перегрузки по току, перегрева и обратной полярности обеспечивают надежную работу.

Недостатки

• Поверхностный монтаж: Требует большей точности и навыков при пайке, нежели компоненты для выводного монтажа.
• Фиксированное напряжение: Меньшая гибкость по сравнению с регулируемыми стабилизаторами напряжения.

Типовое использование

• Питание различных компонентов в сложных электронных системах.
• Промышленные и коммерческие приборы.
• Применения, требующие надежную защиту и высокую стабильность выходного напряжения.

Рекомендации по применению

• Теплоотведение: Учитывайте теплоотведение при проектировании печатной платы для предотвращения перегрева.
• Блокировочные конденсаторы: Используйте высококачественные конденсаторы для минимизации шумов и обеспечения стабильной работы.
• Контролируемые напряжения: Для достижения наилучших результатов используйте функции Enable и Power Good для мониторинга состояния стабилизатора.

Основные технические характеристики

• Конфигурация выхода: Положительная
• Тип выхода: Фиксированное напряжение
• Количество регуляторов: 1
• Входное напряжение (макс.): 5.5В
• Выходное напряжение (мин./фикс.): 2.5В
• Максимальный выходной ток: 1.5А
• Потребляемый ток (Iq): 125 µA
• PSRR: 63 дБ (100 Гц)
• Температурный диапазон: -55°C до 125°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: HTSSOP-20

Возможные аналоги

• TPS75225QPWP: Подобный стабилизатор, также от Texas Instruments, с аналогичными характеристиками.
• LT1963A от Analog Devices: Высокопроизводительный низкопрофильный линейный регулятор напряжения.
• LM317 от ON Semiconductor: Классический регулируемый линейный регулятор напряжения, который может настраиваться на 2.5В.

Заключение

TPS75125MPWPREP от Texas Instruments — это надёжный и эффективный фиксированный линейный стабилизатор напряжения, идеально подходящий для применения в промышленных и коммерческих устройствах, требующих высокой стабильности выходного напряжения и встроенных функций управления и защиты.
