TPS74401KTWRG3 от Texas Instruments

Общее описание:

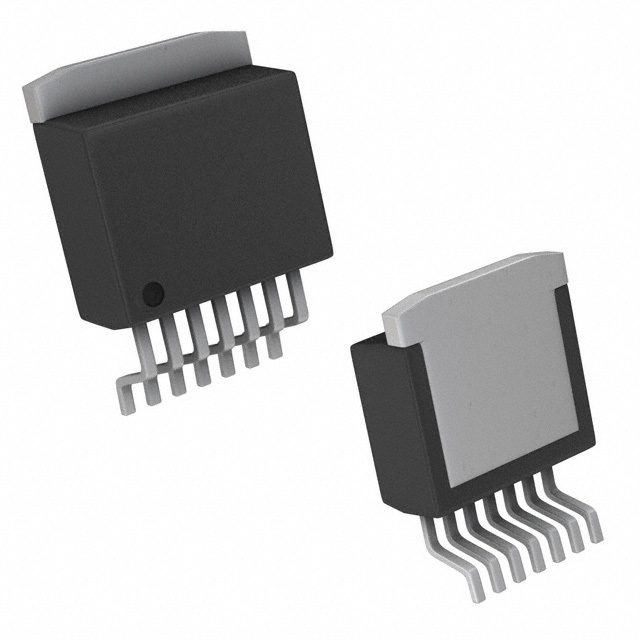

TPS74401KTWRG3 — это линейный регулируемый стабилизатор напряжения с положительной регулируемой выходной характеристикой от Texas Instruments. Данный чип предназначен для обеспечения стабилизированного выхода переменного напряжения в диапазоне от 0,8 В до 3,6 В. Он способен обеспечивать ток до 3А при низком значении падения напряжения (до 0,24В при 3А), что делает его оптимальным выбором для приложений с высокими требованиями к производительности и эффективности.

Преимущества:

• Высокая выходная мощность: способен обеспечивать ток до 3А.
• Широкий диапазон регулирования выходного напряжения: от 0,8В до 3,6В.
• Низкое падение напряжения: максимальное падение напряжения всего 0,24В при токе 3А.
• Высокая степень дальнейшей фильтрации и подавления помех: PSRR от 73дБ до 50дБ на частотах от 1кГц до 800кГц.
• Встроенные функции управления: включение, индикация готовности питания и мягкий старт.
• Защита от перегрузки, перегрева и короткого замыкания, а также блокировка при пониженном напряжении (UVLO).

Недостатки:

• Ограниченный максимальный входной напряжение: до 5,5В.
• Требуется теплоотвод для поддержания стабильной работы при максимальном токе нагрузки.

Типовое использование:

• Регулирование напряжения в портативных электронных устройствах.
• Системы управления питанием в различных приборах и электронике.
• Регуляторы питания в коммуникационном оборудовании.
• Медицинские приборы, требующие низкого уровня шума и высокую стабильность питания.

Рекомендации по применению:

• Убедитесь в наличии достаточного теплоотвода для предотвращения перегрева.
• Используйте качественные конденсаторы и дроссели для фильтрации и управления пюзерпи.
• Следуйте рекомендациям производителя по размещению компонентов и их контурам для минимизации электромагнитных помех.

Основные технические характеристики:

• Конфигурация выхода: Положительная.
• Тип выхода: Регулируемый.
• Количество регуляторов: 1.
• Максимальное входное напряжение: 5,5В.
• Минимальное/фиксированное выходное напряжение: 0,8В.
• Максимальное выходное напряжение: 3,6В.
• Максимальное падение напряжения: 0,24В при токе 3А.
• Ток выхода: до 3А.
• Подавление пульсаций: 73дБ ~ 50дБ (1кГц ~ 800кГц).
• Рабочая температура: от -40°C до 125°C.
• Тип монтажа: Поверхностный монтаж.
• Корпус: TO-263 (DDPAK-7).

Возможные аналоги:

• LT3083PBF от Analog Devices
• ADP7142ARDZ-3.3-R7 от Analog Devices
• NCP4681DSQ33T1G от ON Semiconductor

При выборе аналогов следует учитывать максимальные характеристики и особенности работы конкретного устройства для обеспечения оптимальной производительности в вашем проекте.
