TPS74401KTWR от Texas Instruments

Общее описание

TPS74401KTWR — это линейный стабилизатор напряжения с низким падением напряжения (LDO) от компании Texas Instruments. Этот компонент обеспечивает регулируемое положительное напряжение с выходным током до 3А. Основное применение данного стабилизатора — это системы, требующие высокой стабильности напряжения при переменном входном напряжении.

Преимущества

1. Низкое падение напряжения: Падение напряжения в пределах 240 мВ при нагрузке в 3А.
2. Высокая точность: Отличная точность регулирования выходного напряжения.
3. Защита: Встроенные функции защиты от перегрузки по току, перегрева и короткого замыкания.
4. Широкий диапазон температур: Может работать в температурном диапазоне от -40°C до 125°C.
5. Удобный форм-фактор: Компактный корпус TO-263 (DDPAK-7) позволяет удобно размещать компонент на печатных платах.

Недостатки

1. Требуемость радиатора: В условиях высоких токов и температур может требоваться использование радиатора.
2. Зависимость от температуры: Высокие температуры могут влиять на характеристики стабилизатора.

Типовое использование

• Мобильные устройства
• Сетевые устройства
• Промышленные системы
• Офисное оборудование

Рекомендации по применению

1. Выбор емкостей: Рекомендуется использовать входные и выходные конденсаторы с низким эквивалентным последовательным сопротивлением (ESR).
2. Теплоотвод: Обеспечьте достаточное охлаждение для эффективного рассеивания тепла.
3. Фильтрация питания: Для подавления помех на выходе могут потребоваться фильтрующие конденсаторы.

Основные технические характеристики

• Входное напряжение (макс): 5.5В
• Выходное напряжение (мин): 0.8В
• Выходное напряжение (макс): 3.6В
• Выходной ток: 3А
• Падение напряжения (макс): 0.24В при 3А
• Коэффициент подавления пульсаций (PSRR): 73дБ ~ 50дБ (при 1кГц ~ 800кГц)
• Функции управления: Включение/выключение, сигнал "хорошее питание", плавный старт
• Функции защиты: Защита от перегрузки по току, защита от перегрева, защита от короткого замыкания, защита от пониженного напряжения (UVLO)
• Температурный диапазон: -40°C до 125°C

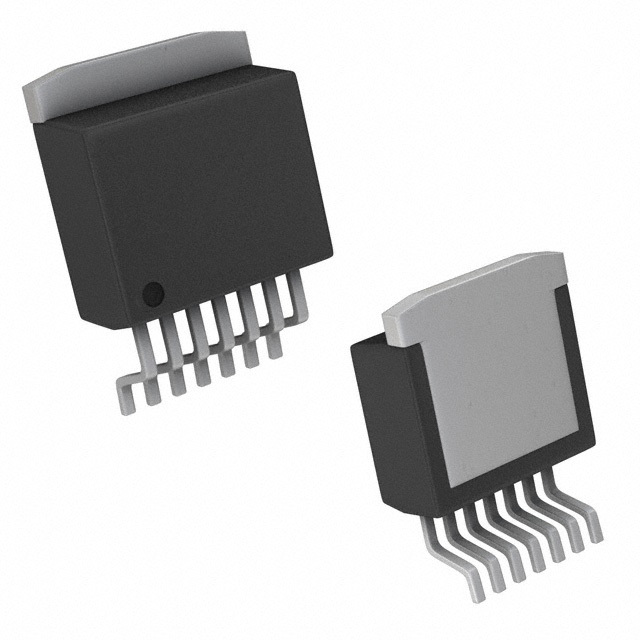

• Корпус: TO-263 (DDPAK-7)

Возможные аналоги

• LM317 — регулируемый линейный стабилизатор от Texas Instruments с выходным током до 1.5А.
• LT3080 — регулируемый линейный стабилизатор от Analog Devices с выходным током до 1.1А.
• LD1117 — линейный стабилизатор напряжения с фиксированным выходным напряжением и выходным током до 1А от STMicroelectronics.

Такой компонент, как TPS74401KTWR, является отличным выбором для применения в различных устройствах, требующих стабильного и регулируемого напряжения.
