TPS74401EVM-118

EVAL MODULE FOR TPS74401-118 от Texas Instruments

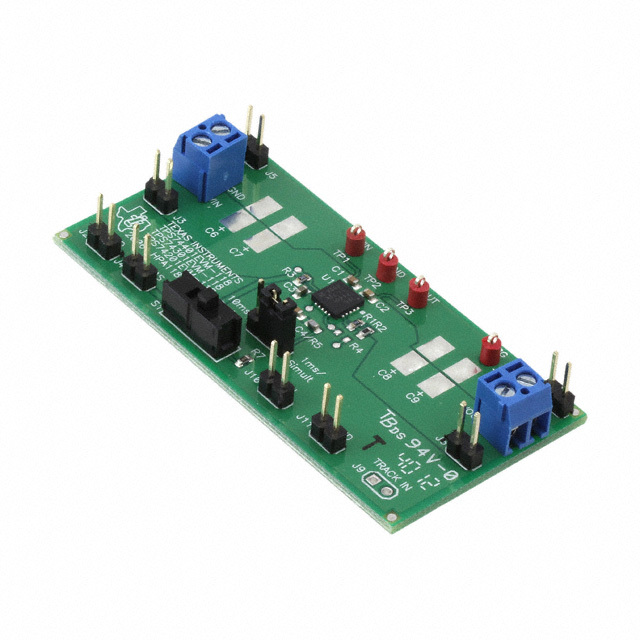

Общее описание: Модуль TPS74401EVM-118 от Texas Instruments представляет собой оценочную плату для линейного стабилизатора напряжения TPS74401. Этот стабилизатор напряжения предназначен для регулировки положительных напряжений и может настраиваться для выходных напряжений в диапазоне от 0,8В до 3,6В. Модуль обладает высокой степенью интеграции и позволяет инженерам быстро и легко оценить характеристики стабилизатора TPS74401.

Преимущества:

• Высокая точность регулировки напряжения: Точность выходного напряжения достигает ±2% благодаря встроенным схемам калибровки.
• Высокая мощность: Способен обеспечивать выходной ток до 3А.
• Широкий диапазон входных напряжений: Модуль работает с входным напряжением от 1.3В до 5.25В.
• Простота использования: Поставляется в полностью оснащенном виде, что позволяет быстро приступить к тестированию.

Недостатки:

• Ограничение по максимальному току в 3А может быть недостаточным для некоторых приложений с более высоким потреблением тока.
• Потребность в хорошем охлаждении при высоких токах и напряжениях для предотвращения перегрева.

Типовое использование:

• Регулировка и стабилизация напряжений в цифровых и аналоговых схемах.
• Источники питания для микроконтроллеров и ПЛИС.
• Модули мощных преобразователей напряжения.
• Линейные регуляторы для высокоточных систем.

Рекомендации по применению:

• Убедитесь, что входное напряжение в пределах допустимого диапазона (1.3В - 5.25В).
• Используйте радиатор или обеспечьте адекватное охлаждение при работе с высокими токами, чтобы избежать перегрева.
• Следите за корректной пайкой и подключением всех компонентов на плате для стабильной работы.

Основные технические характеристики:

• Выходное напряжение: 0.8В - 3.6В (регулируемое)
• Выходной ток: до 3А
• Входное напряжение: 1.3В - 5.25В
• Потребляемый ток: 35мА (типичное значение)
• Точность регулировки напряжения: ±2%
• Рабочая температура: -40°C до +125°C

Возможные аналоги:

• TPS70950 от Texas Instruments: Ультранизкопоточный линейный регулятор напряжения, поддерживающий ток до 150мА.
• LT3080 от Analog Devices: Линейный регулятор с возможностью работы на более высоких напряжениях и токах.

Данный модуль позволяет инженерам и разработчикам легко и быстро оценить возможности и характеристики линейного стабилизатора напряжения TPS74401, что делает его отличным выбором для широкого спектра приложений, требующих точной и стабильной регулировки напряжения.
