Расширенная оценочная плата для линейного стабилизатора TPS73201DRB

Общее описание

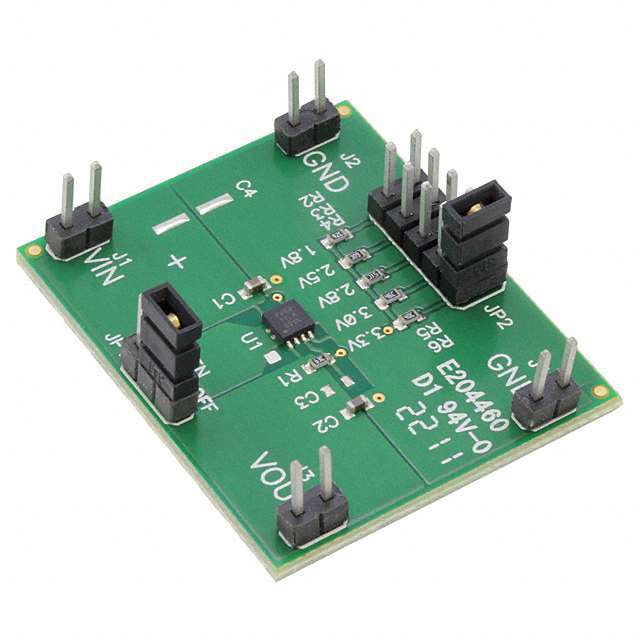

Оценочная плата TPS73201DRBEVM-518 от компании Texas Instruments предназначена для демонстрации характеристик и возможностей линейного стабилизатора напряжения TPS73201DRB. Этот стабилизатор обеспечивает точное регулирование выходного напряжения в диапазоне от 1.2 В до 5.5 В при максимальном выходном токе до 250 мА, что делает его идеальным для использования в различного рода портативных устройствах и системах с низким энергопотреблением.

Преимущества

• Широкий диапазон входного напряжения: От 1.7 В до 5.5 В, что позволяет использовать различные источники питания.
• Стабильность регуляции: Высокая точность стабилизации выходного напряжения и малый уровень пульсаций.
• Низкий ток покоя: Экономия энергии в состоянии простоя делает устройство подходящим для батарейных приложений.
• Защита от перенапряжения и перегрева: Обеспечивает долговечность и надежность в эксплуатации.

Недостатки

• Ограничение по току: Максимальный выходной ток ограничен до 250 мА, что может быть недостаточно для некоторых приложений.

Типовое использование

• Портативная электроника: смартфоны, планшеты, носимая электроника.
• Модульная электроника: датчики, модули связи.
• Встраиваемые системы: микропроцессорные системы, медицинские устройства.
• Системы с низким энергопотреблением: IoT устройства, аккумуляторные устройства.

Рекомендации по применению

• Конденсаторы фильтрации: Рекомендуется использовать выходные и входные конденсаторы номиналом не менее 1 мкФ для улучшения стабильности.
• Термическое управление: При проектировании печатной платы учитывайте рассеяние тепла для поддержания стабильного температурного режима.

Основные технические характеристики

• Диапазон выходного напряжения: 1.2 В - 5.5 В
• Максимальный выходной ток: 250 мА
• Диапазон входного напряжения: 1.7 В - 5.5 В
• Тип регулятора: Положительный, регулируемый
• Тип платы: Полностью собранная
• Содержимое набора: Оценочная плата (TPS73201DRBEVM-518)

Возможные аналоги

• TPS73701DR: Линейный стабилизатор с аналогичными характеристиками, но с более высоким выходным током.
• LM317: Классический положительный регулируемый линейный стабилизатор с широким диапазоном входного и выходного напряжений.
