TPS715AXXEVM-065

Описание TPS715AXXEVM-065 от Texas Instruments

Общее описание

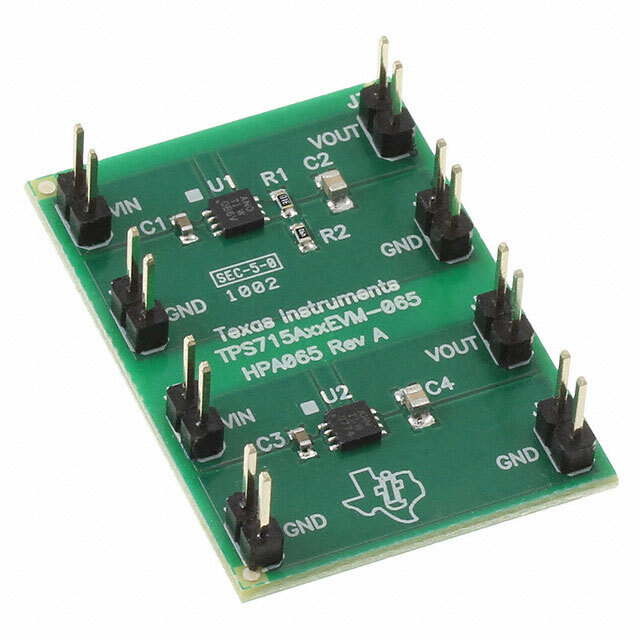

Модуль оценки TPS715AXXEVM-065 от Texas Instruments предназначен для демонстрации характеристик и возможностей линейного стабилизатора напряжения серии TPS715A. Этот стабилизатор является положительным фиксированным и регулируемым устройством с низким током покоя и высоким диапазоном входного напряжения. Модуль включает в себя все необходимые компоненты для быстрого и легкого тестирования параметров стабилизатора в различных приложениях.

Преимущества

• Широкий диапазон входного напряжения: от 2,5 В до 24 В, что позволяет использовать стабилизатор в различных схемах.
• Низкий ток покоя: всего 3 мкА, что способствует экономии энергии в батарейных приложениях.
• Высокая точность стабилизации напряжения: минимизация волнистости и выходного шума.
• Универсальность: обеспечивает фиксированное и регулируемое выходное напряжение.

Недостатки

• Малая мощность: максимальный ток выхода составляет 80 мА, что ограничивает его применение в мощных устройствах.
• Температурная зависимость: как и большинство линейных стабилизаторов, чувствителен к тепловыделению.

Типовое использование

• Портативные устройства на батарейках
• Медицинское оборудование
• Промышленные датчики и контроллеры
• Автомобильные электронные системы
• Низкопотребляющие IoT устройства

Рекомендации по применению

• Используйте как часть тестовой платформы для оценки производительности стабилизатора TPS715A.
• Обеспечьте хорошее теплоотведение при использовании в условиях высокой температуры или при максимальном токе.
• Поддерживайте чистоту и правильное подключение контактов и элементов схемы для предотвращения помех и нестабильности работы.

Основные технические характеристики

• Входное напряжение (Vin): от 2,5 В до 24 В
• Выходное напряжение (Vout): 3.3 В и 5 В (фиксированное), регулируемое до желаемого уровня
• Максимальный выходной ток (Iout): 80 мА
• Ток покоя: 3 мкА
• Тип регулятора: Положительный фиксированный и настраиваемый

Возможные аналоги

• LP2985: Стабилизатор напряжения от Texas Instruments с низким током потребления.
• MIC5205: Линейный стабилизатор с низким падением напряжения от Microchip Technology.
• TLV704: Низкопотребляющий линейный стабилизатор от Texas Instruments.

Модуль TPS715AXXEVM-065 обеспечивает надежную платформу для тестирования и знакомства с возможностями стабилизатора серии TPS715A, что делает его отличным выбором как для обучения, так и для разработки различных электроничных решений.
