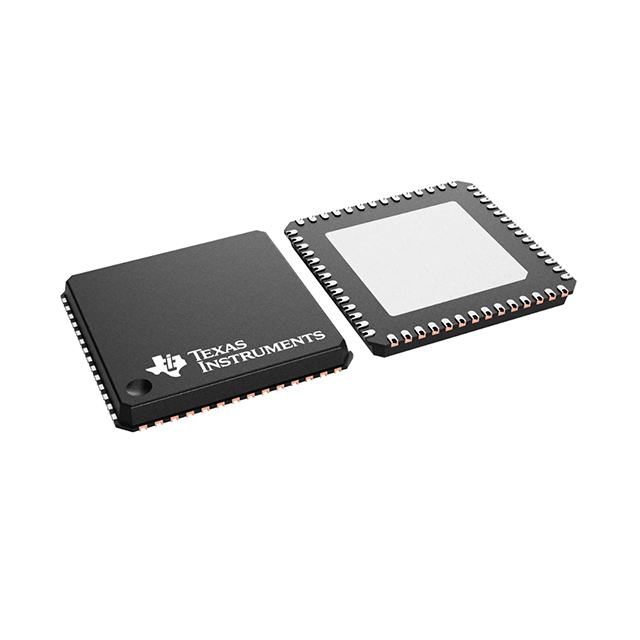

TPS6594120ARWERQ1

TPS6594120ARWERQ1 от Texas Instruments

Общее Описание

TPS6594120ARWERQ1 — это многофункциональный модуль управления питанием (PMIC) от Texas Instruments, предназначенный для автомобильных применений. Устройство предлагает поддержку от 2.8 В до 5.5 В и включает в себя девять выходных каналов, сочетающих в себе как понижающие (buck) синхронные преобразователи, так и линейные стабилизаторы (LDO). Встроенная поддержка AEC-Q100 делает этот PMIC подходящим для автомобильной промышленности, обеспечивая высокую надежность и длительный срок службы.

Преимущества

• Высокая плотность интеграции: объединяет до 9 выходных каналов в одном корпусе.
• Широкий диапазон входного напряжения: поддержка от 2.8 В до 5.5 В.
• Автомобильная квалификация: соответствует стандартам AEC-Q100.
• Высокая частота переключения: 2.2 МГц и 4.4 МГц, что позволяет использовать компактные внешние компоненты.
• Низкое тепловыделение: эффективные преобразователи снижают потребление энергии.
• Гибкость конфигурации: возможность параллельного соединения выходов для увеличения тока.

Недостатки

• Сложность в проектировании: может потребоваться детальное знание работы PMIC для оптимальной настройки.
• Высокая стоимость: сложность и многофункциональность устройства могут увеличить общую стоимость проекта.

Типовое Использование

• Автомобильные информационные и развлекательные системы.
• Системы ADAS (Advanced Driver Assistance Systems).
• Бортовые системы массовых коммуникаций.
• Системы управления бортовой электроникой.

Рекомендации по Применению

• Дизайн печатной платы: грамотно размещайте компоненты для оптимального теплового управления и уменьшения помех.
• Конденсаторы и дроссели: используйте рекомендованные компоненты для стабилизации выходного напряжения и улучшения эффективности.
• Теплоотвод: учитывайте тепловыделение и разрабатывайте адекватную систему отвода тепла.

Основные Технические Характеристики

• Топология: Понижающий (Buck) Синхронный (5), Линейный (LDO) (4)
• Количество выходов: 9
• Частота переключения: 2.2 МГц, 4.4 МГц
• Диапазон входного напряжения: от 2.8 В до 5.5 В
• Диапазон напряжения/тока на выходе 1: 0.3 В ~ 3.34 В, 3.5 А
• Температурный диапазон работы: от -40°C до 125°C (Tj)
• Корпус: 56-VQFNP (8x8)
• Монтаж: Поверхностный монтаж (SMT), с оборачиваемой кромкой

Возможные Аналоги

• TPS6594133-Q1: также от Texas Instruments, альтернатива с немного отличающимися характеристиками.
• PMIC от других производителей: при необходимости можно рассмотреть аналоги от других компаний, таких как Analog Devices, Infineon, или Maxim Integrated.

Используя TPS6594120ARWERQ1 от Texas Instruments, вы получите надежное и эффективное решение для управления питанием в автомобильных системах.
