TPS65321EVM

TPS65321EVM от Texas Instruments

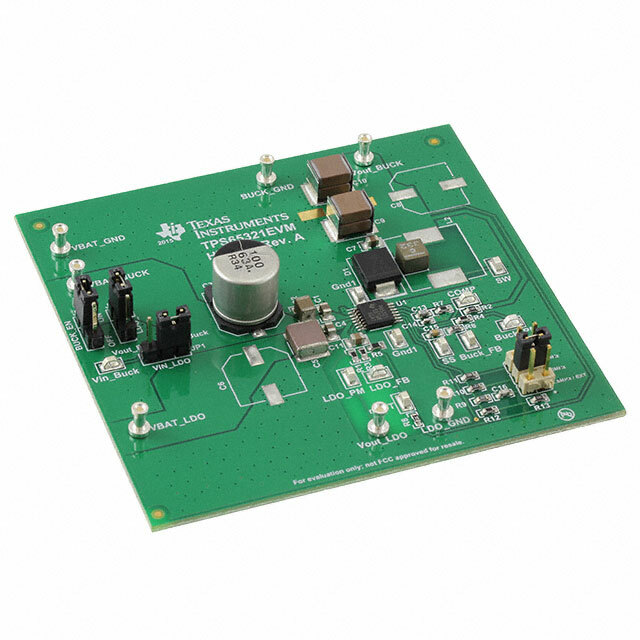

Общее описание: TPS65321EVM — это оценочный модуль, предназначенный для тестирования и разработки решений на основе микросхемы TPS65321-Q1 от Texas Instruments. TPS65321-Q1 — это DC/DC регулятор типа шаг-вниз (buck), который включает в себя два выхода: силовой выход и LDO-выход. Данный модуль позволяет разработчикам быстро и легко оценить производительность этой микросхемы в различных приложениях.

Преимущества:

• Поддержка широкого диапазона входного напряжения: от 3.6 В до 36 В.
• Высокая эффективность преобразования благодаря интегрированному шаговому регулятору.
• Компактные размеры, простота подключения и использования.
• Встроенные защиты от перегрузок по току и перегреву.

Недостатки:

• Ограничение по максимальному току на выходе: 3.2 А для основного выхода и 280 мА для LDO-выхода.
• Возможно, требуется дополнительное охлаждение при высокой мощности.

Типовое использование:

• Автомобильная электроника.
• Промышленное оборудование.
• Питание микроконтроллеров и периферийных устройств.
• Преобразование мощности в портативных устройствах.

Рекомендации по применению:

• Использовать емкостные и индуктивные компоненты с соответствующими номиналами для обеспечения стабильности работы.
• Следить за температурным режимом устройства и при необходимости использовать радиаторы или другие системы охлаждения.
• Учитывать требования по электроизоляции в зависимости от конкретного применения.

Основные технические характеристики:

• Входное напряжение: 3.6 В ~ 36 В
• Выходное напряжение: 3.3 В и 5 В
• Ток на выходе: 3.2 А для основного выхода и 280 мА для LDO-выхода
• Частота переключения: настраиваемая
• Температурный диапазон: -40°C до +125°C

Возможные аналоги:

• TPS62130A-Q1 от Texas Instruments: аналогичный DC/DC регулятор с шаг-вниз преобразованием.
• LM5145-Q1 от Texas Instruments: более мощный DC/DC регулятор с расширенными характеристиками.

Этот оценочный модуль позволяет быстро приступить к разработке и тестированию решений с использованием TPS65321-Q1, значительно сокращая время вывода продукта на рынок и обеспечивая высокую надежность и эффективность системы.
