TPS65261-1EVM

Описание для TPS65261-1EVM от Texas Instruments

Общее описание

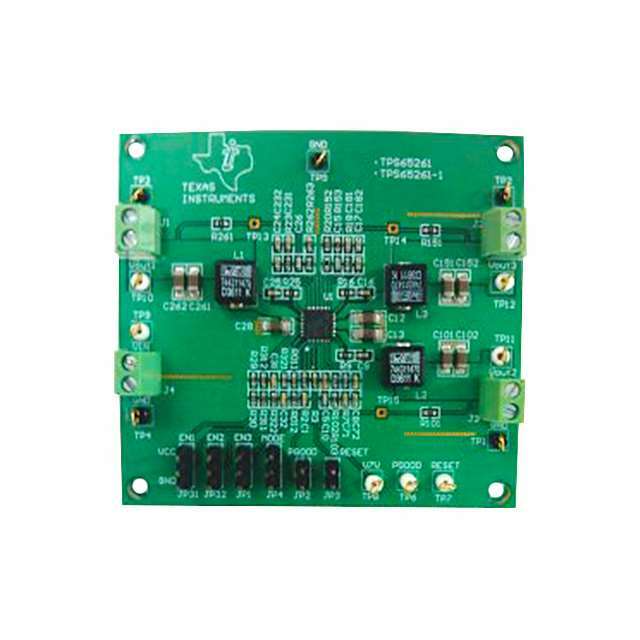

TPS65261-1EVM — это отладочный модуль, предназначенный для оценки и тестирования характеристики интегральной схемы (IC) TPS65261-1 от Texas Instruments. TPS65261-1 представляет собой секвенсорный преобразователь со встроенными синхронными понижающими преобразователями, способный генерировать три независимых стабилизированных выходных напряжения. Данный модуль позволяет разработчикам быстро и просто оценить параметры TPS65261-1 для применения в своих проектах с минимальными затратами времени и усилий.

Преимущества

• Простота использования: готовая для использования плата ничто не мешает разработчикам немедленно приступить к тестированию.
• Многофункциональность: поддержка трех выходных каналов с различными уровнями напряжения.
• Высокая эффективность: встроенные синхронные преобразователи обеспечивают высокоэффективное преобразование энергии.
• Широкий диапазон входного напряжения: от 4.5 В до 18 В, что делает его подходящим для различных приложений.
• Компактность: интегральная схема TPS65261-1 имеет малые размеры, что позволяет уменьшить площадь печатной платы.

Недостатки

• Ограничения по мощности: максимальный выходной ток составляет 3 А для главного канала и 2 А для двух дополнительных, что может быть недостаточно для высокомощных применений.

Типовое использование

• Системы на базе процессоров и микроконтроллеров.
• Приложения с требованием нескольких независимых источников питания.
• Промышленные и бытовые электронные устройства.
• Интеллектуальные системы управления и мониторинга.

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах допустимого диапазона от 4.5 В до 18 В.
• Правильно подключите нагрузочные элементы к выходным шинам для обеспечения надлежащего функционирования и тестирования.
• При необходимости используйте радиаторы или другую систему охлаждения для поддержания оптимальной температуры компонентов при высокой выходной нагрузке.

Основные технические характеристики

• Входное напряжение: 4.5 В ~ 18 В.
• Выходное напряжение: 1.2 В, 1.8 В, 3.3 В.
• Выходной ток: до 3 А (VOUT1), до 2 А (VOUT2 и VOUT3).
• Топология преобразователя: Синхронный понижающий (Buck).
• Частота переключения: 600 кГц.
• Тип платы: Полностью собранная и готовая к использованию.

Возможные аналоги

• TPS54360EVM-182: другой тип понижающего преобразователя от Texas Instruments с одним выходом, поддерживающий до 60 В входного напряжения.
• LM3150EVAL/NOPB: отладочная плата для высокоэффективного понижающего преобразователя от Texas Instruments с широким диапазоном выходного тока.

TPS65261-1EVM — идеальный выбор для быстрого начала работы с многофункциональными преобразовательными решениями. Подробная документация и поддержка от Texas Instruments обеспечат успешную и эффективную интеграцию и тестирование.
