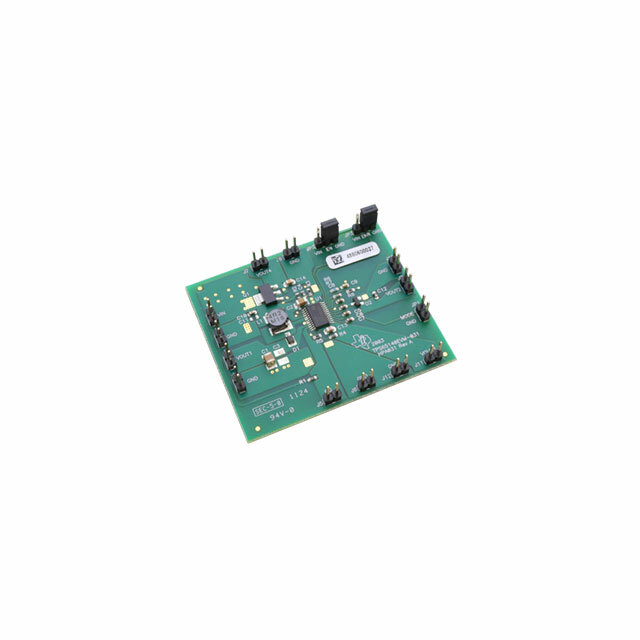

TPS65140EVM-031 от Texas Instruments

Общее описание

TPS65140EVM-031 - это отладочный модуль, разработанный для оценки производительности компактного интегрированного DC/DC контроллера TPS65140 от Texas Instruments. Это устройство специально создано для подачи питания на экраны жидкокристаллических дисплеев (LCD) и обеспечивает четыре выхода напряжения: 5V, 10V, 23V и -5V. Отладочный модуль помогает инженерам и разработчикам протестировать работу контроллера в реальных условиях и быстро интегрировать его в свои проекты.

Преимущества

• Компактный дизайн: Устройство интегрирует несколько функций в одном чипе, что позволяет сэкономить место на плате.
• Высокая частота переключения: 1.6 МГц позволяет использовать меньшие компоненты и уменьшить размер общей схемы.
• Несколько выходных напряжений: Поддержка сразу нескольких выходных напряжений упрощает проектирование схемы питания для LCD-экранов.
• Высокая эффективность: Оптимизированная схема преобразования напряжения для минимальных потерь.

Недостатки

• Требует стабильного источника питания: Может потребовать дополнительных компонентов для обеспечения стабильного входного питания.
• Ограничения по мощности: Для приложений, требующих существенно большей мощности, может потребоваться более мощное устройство.

Типовое использование

• Питание для жидкокристаллических дисплеев (LCD)
• Приложения с низким потреблением энергии
• Переносные устройства
• Системы управления электроприводами

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах 2.7V ~ 4V.
• Используйте высококачественные компоненты для обеспечения стабильной работы на высоких частотах.
• Следите за допустимыми нагрузками на выходах, чтобы избежать перегрева и выхода устройства из строя.

Основные технические характеристики

• Напряжение входа: 2.7V ~ 4V
• Напряжение выхода: 5V, 10V, 23V, -5V
• Ток выхода: 650 мА, 300 мА, 20 мА, 20 мА
• Частота переключения: 1.6 МГц
• Выходная мощность: до 6.81 Вт
• Тип платы: Полностью собранный модуль

Возможные аналоги

• TPS65150EVM-179 от Texas Instruments
• LM2795EVAL от Texas Instruments
• MAX1708EVKIT от Maxim Integrated

Заключение

Отладочный модуль TPS65140EVM-031 - это отличный инструмент для инженеров, работающих над проектами, требующими стабильного и многоканального питания для LCD-дисплеев. Он предлагает легко интегрируемое решение с высокими характеристиками и компактными размерами.
