TPS65137AEVM-366

Описание TPS65137AEVM-366 от Texas Instruments

Общее описание

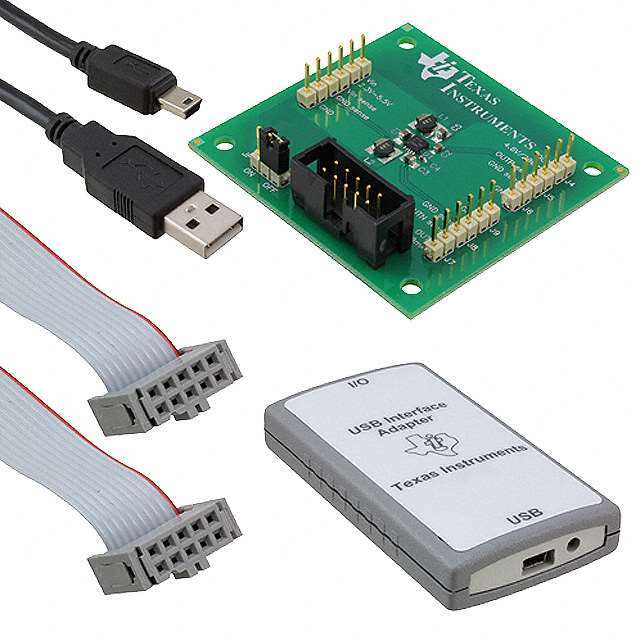

TPS65137AEVM-366 является демонстрационной платой (evaluation module) для IC-драйвера светодиодов TPS65137A от компании Texas Instruments. Этот модуль предназначен для оценки возможностей и характеристик драйвера, который обеспечивает два не изолированных выхода с положительным и отрицательным напряжением.

Преимущества

• Удобство оценки: благодаря наличию всех необходимых компонентов и конструктивных особенностей, демонстрационная плата значительно упрощает процесс тестирования драйвера.
• Компактные габариты: плата выполнена в компактном формате, что облегчает ее интеграцию в прототипы и тестовые стенды.
• Широкий диапазон входных напряжений: модуль поддерживает входное напряжение от 2.3V до 5.5V, позволяя применять его в различных схемах.

Недостатки

• Ограничение по току: максимальный выходной ток ограничен 200 мА на канал, что может быть недостаточным для некоторых приложений с высоким потреблением.
• Невозможность изоляции: оба выхода не изолированы, что может ограничивать использование платы в определенных задачах.

Типовое использование

• Преобразователи напряжения для дисплеев: благодаря возможности получения как положительных, так и отрицательных напряжений, модуль подходит для питания различных типов дисплеев.
• Профессиональные и бытовые светодиодные осветительные приборы: оценка возможностей драйвера LED для применения в осветительных системах.
• Прототипирование и разработка электроники: использование в лабораториях и учебных заведениях для практического изучения и тестирования драйверов светодиодов.

Рекомендации по применению

• Тщательная настройка входного напряжения: убедитесь, что входное напряжение лежит в диапазоне от 2.3V до 5.5V.
• Правильное управление нагрузкой: не превышайте максимальный ток нагрузки в 200 мА на канал для обеспечения стабильной работы и предотвращения перегрева компонентов.
• Проверка валидности выходных напряжений: после подключения нагрузки проверьте выходное напряжение с помощью мультиметра, чтобы убедиться в его соответствии ожидаемым значениям (4.6V и -4.9V).

Основные технические характеристики

• Ток выхода на канал: до 200 мА
• Количество выходов и тип: 2, не изолированные
• Напряжение выхода: 4.6V, -4.9V
• Напряжение входа: от 2.3V до 5.5V
• Комплектация: плата (board)

Возможные аналоги

• TPS65137D: другой вариант драйвера светодиодов от Texas Instruments, который может использоваться для схожих задач.
• LT3582-1 от Analog Devices: аналогичный драйвер светодиодов, обеспечивающий двойное выходное напряжение и схожую функциональность.

Используйте TPS65137AEVM-366 от Texas Instruments для эффективной оценки драйверов светодиодов и ускорения процесса разработки ваших электронных устройств.
