TPS65132WEVM-669

Описание для сайта на русском языке: TPS65132WEVM-669

Категория: Электронные компоненты (распределительные и преобразовательные устройства), демонстрационные платы и комплекты

Общее описание

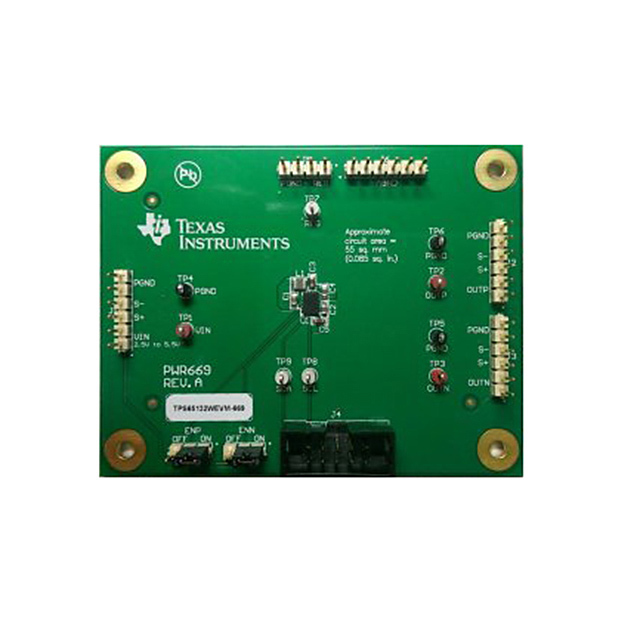

Demonstration board TPS65132WEVM-669 от компании Texas Instruments предназначена для оценки и тестирования DC/DC-преобразователя TPS65132. Этот компонент специально разработан для питания ЖК-дисплеев. Демонстрационная плата обеспечит полный доступ к функционалу DC/DC-преобразователя, что поможет инженерам быстро оценить его возможности и внедрить его в свои проекты.

Преимущества

• Гибкость: Плата поддерживает входные напряжения от 2.5V до 5.5V и позволяет конвертировать их до выходных напряжений ±5.4V.
• Высокая эффективность: Полупроводниковая технология от Texas Instruments обеспечивает высокий КПД преобразования в различных рабочих точках.
• Компактность: Минимизированные габариты платы и компонентов позволяют внедрять решение в системы с ограниченным пространством.
• Удобство использования: Плата полностью укомплектована и готова к использованию сразу после распаковки, что позволяет сократить время на первоначальную настройку и тестирование.

Недостатки

• Ограниченный ток нагрузки (до 40mA), что может быть недостаточно для некоторых приложений с высоким энергопотреблением.
• Специфическая направленность на ЖК-дисплеи, что может быть ограничением для более универсальных применений.

Типовое использование

• Питание ЖК-дисплеев в мобильных устройствах
• Портативные мультимедийные устройства
• Промышленные контрольные панели
• Информационные дисплеи

Рекомендации по применению

• Убедитесь в соответствии входного напряжения требованиям платы (2.5V - 5.5V).
• Используйте надлежащие методы теплового управления при интеграции платы в системы с ограниченным теплоотводом.
• Проверяйте стабильность выходных напряжений в зависимости от изменения условий нагрузки и входного напряжения.

Основные технические характеристики

• Число выходов и их тип: 2, не изолированный
• Выходное напряжение: ±5.4V
• Выходной ток: до 40mA на каждый выход
• Входное напряжение: 2.5V - 5.5V
• Регулирующая топология: Buck
• Частота переключения: 1.6MHz
• Тип платы: Полностью укомплектованная
• Комплект поставки: Плата
• Используемая ИС: TPS65132

Возможные аналоги

• TPS65130: DC/DC преобразователь для маломощных приложений, требующий дополнительных компонентов для оценки.
• LTC3528: Преобразователь от Linear Technology, предлагаемый для похожих применений, но с отличными характеристиками.

Используйте демонстрационную плату TPS65132WEVM-669 от Texas Instruments для своих проектов, чтобы получить надежное решение для питания ЖК-дисплеев и картонных интерфейсов в современных электронных устройствах.
