TPS65132BEVM

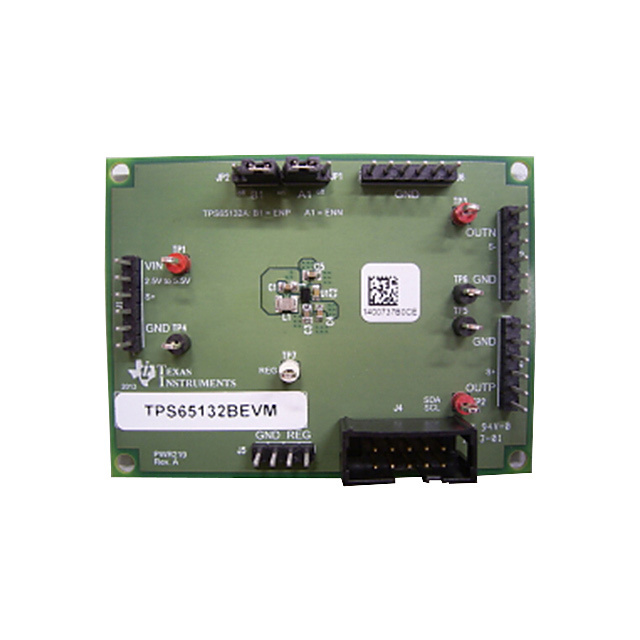

Модуль оценки TPS65132BEVM от Texas Instruments

Общее описание

Модуль оценки TPS65132BEVM предназначен для демонстрации возможностей и облегчающего ознакомления с функциональностью преобразователя TPS65132B от Texas Instruments. Этот модуль специализирован для источников питания ЖК-дисплеев, предоставляя два выхода с возможностью понижения и непрерывным выходным током до 40 мА.

Преимущества

• Компактность: Малые размеры модуля позволяют удобно интегрировать его в различные системы.
• Высокая частота переключения: Частота 1.6 МГц способствует снижению размеров внешних компонентов.
• Низковольтное питание: Диапазон входного напряжения от 2.5 В до 5.5 В идеально подходит для современных портативных и мобильных устройств.
• Два не изолированных выхода: Модуль предоставляет два независимых выхода, что позволяет широко использовать его в многозадачных устройствах.

Недостатки

• Ограничение по току: Максимальный выходной ток ограничен 40 мА на каждый канал, что может не удовлетворять более мощные приложения.
• Нужны внешние компоненты: Для полноценной работы модуля могут потребоваться дополнительные внешние компоненты.

Типовое использование

• Питание ЖК-дисплеев: Модуль идеально подходит для питания различных ЖК-дисплеев в портативных устройствах.
• Мобильная электроника: Использование в планшетах, смартфонах и других мобильных гаджетах.
• Прототипирование: Может использоваться для быстрого прототипирования и тестирования различных схем.

Рекомендации по применению

• Внимательно следите за диапазоном входного напряжения: Убедитесь, что входное напряжение находится в пределах от 2.5 В до 5.5 В.
• Подключение нагрузки: Для стабильной работы подключайте соответствующие нагрузки, не превышающие указанный максимальный ток.
• Используйте качественные конденсаторы и дроссели: Использование качественных внешних компонентов значительно повышает надежность и эффективность работы модуля.

Основные технические характеристики

• Топология регулятора: Понижающий (Buck)
• Частота переключения: 1.6 МГц
• Выходное напряжение: ±5.4 В
• Ток на выход: 40 мА на каждый канал
• Входное напряжение: от 2.5 В до 5.5 В
• Тип платы: Полностью собранная и готовая к использованию плата

Возможные аналоги

• TPS65130EVM-150: Модуль оценки для сходной серии TPS65130, который также обеспечивает двойные не изолированные выходы.
• TPS65131EVM-150: Аналогичный модуль оценки с несколько улучшенными параметрами для других конфигураций питания ЖК.

Заключение

Модуль оценки TPS65132BEVM от Texas Instruments является отличным инструментом для разработки и тестирования питания ЖК-дисплеев и других портативных устройств. Его компактность и высокая частота переключения позволяют создавать эффективные решения с минимальными размерами.
