TPS65130EVM-839

TPS65130EVM-839 от Texas Instruments

Общее описание:

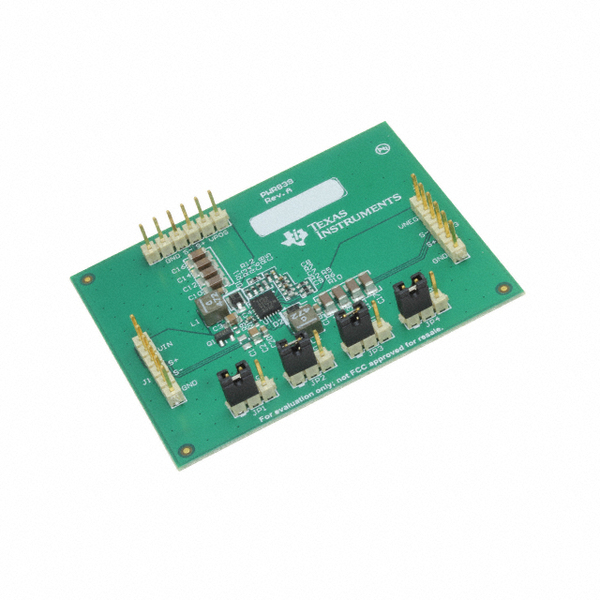

TPS65130EVM-839 — это демонстрационная плата, разработанная компанией Texas Instruments для тестирования и оценки возможностей интегральной схемы TPS65130. Эта ИС представляет собой двухканальный DC/DC-преобразователь с выходами положительного и отрицательного напряжений. Плата предназначена для работы в широком диапазоне входных напряжений и обеспечивает эффективное управление энергией.

Преимущества:

• Двухканальный выход: Положительное и отрицательное напряжение, подходящее для питания аналоговых схем и устройств.
• Широкий диапазон входных напряжений: От 2,7 В до 5,5 В, что делает плату совместимой с различными источниками питания.
• Высокая стабилизация: Выходные напряжения (+8 В и -5 В) стабилизируются с высокой точностью.
• Компактные размеры: Позволяют легко интегрировать плату в прототипы и готовые устройства.

Недостатки:

• Ограничения по току: Максимальный выходной ток составляет 250 мА (положительный) и 200 мА (отрицательный), что может быть недостаточно для некоторых высокопотребляющих приложений.
• Неизолированный выход: Для некоторых приложений может потребоваться гальваническая изоляция.

Типовое использование:

• Питание аналоговых схем, таких как операционные усилители, АЦП и ЦАП.
• Генерация симметричных напряжений для аудиоустройств.
• Медицинские приборы.
• Промышленные контрольно-измерительные приборы.

Рекомендации по применению:

• Правильная конфигурация: Перед началом работы убедитесь, что плата правильно сконфигурирована и подключена согласно руководству пользователя.
• Теплоотвод: Обеспечьте надлежащую вентиляцию или использование радиаторов для предотвращения перегрева при работе в высокопотребляющих режимах.
• Фильтрация: Используйте конденсаторы и фильтры для минимизации шумов и пульсаций выходного напряжения.
• Мониторинг: Регулярно проверяйте выходные параметры для обеспечения стабильной работы схемы.

Основные технические характеристики:

• Диапазон входного напряжения: 2.7 В – 5.5 В
• Выходное напряжение: +8 В, -5 В
• Выходной ток: 250 мА (положительный), 200 мА (отрицательный)
• Тип преобразователя: Boost (повышающий)
• Частота переключения: 1.38 МГц
• Тип платы: Полностью оснащенная
• Содержимое комплекта: Одна плата

Возможные аналоги:

• TPS65131: Схожая по характеристикам ИС с дополнительными функциями.
• ADP5070 от Analog Devices: Аналогичный двухканальный DC/DC-преобразователь.

Использование TPS65130EVM-839 позволит вам быстро и эффективно оценить возможности TPS65130 и значительно ускорить разработку и тестирование ваших проектов.
