TPS65053EVM-389

TPS65053EVM-389 от Texas Instruments

Общее описание

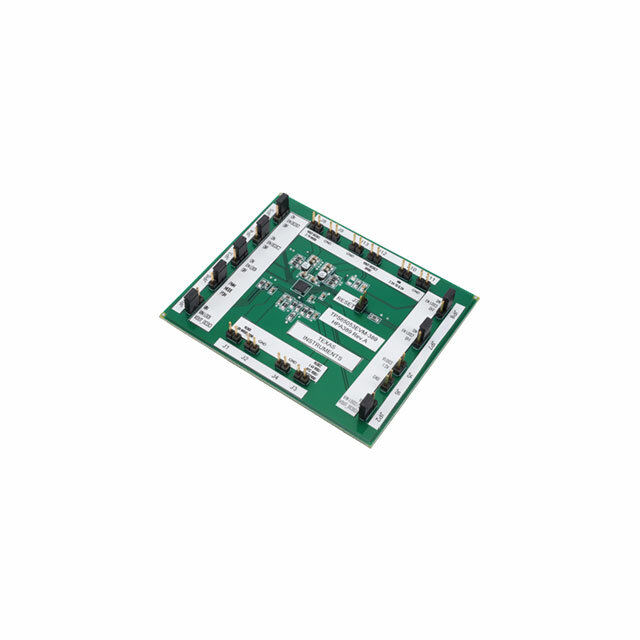

TPS65053EVM-389 — это демонстрационная плата, предназначенная для оценки возможностей и характеристик интегральной микросхемы TPS65053 от компании Texas Instruments. Эта микросхема представляет собой DC/DC конвертер с функцией понижающего преобразователя и LDO (стабилизатор с малым падением напряжения), обеспечивающий 5 выходов.

Преимущества

• Высокая эффективность: Интегрированные понижающие преобразователи обеспечивают высокий КПД при разнообразных нагрузках.
• Компактность: Плата имеет небольшие размеры, что упрощает интеграцию в различные устройства и системы.
• Гибкость использования: Наличие нескольких выходных напряжений позволяет разнообразное применение в сложных схемах питания.
• Снижение EMI: Высокая частота переключения (2,25 МГц) позволяет использовать компактные компоненты и снижает уровень электромагнитных помех.

Недостатки

• Устаревший статус: Эта модель считается устаревшей, и может быть сложнее найти соответствующую поддержку и компоненты для ремонта.

Типовое использование

Плата TPS65053EVM-389 идеально подходит для разработчиков, которые занимаются созданием и тестированием питания в встроенных системах, мобильных устройствах, промышленной автоматике и бытовой электронике.

Рекомендации по применению

• Мобильные устройства: Отлично подходит для применения в смартфонах, планшетах и другой портативной электронике благодаря низкому энергопотреблению и компактным размерам.
• Встраиваемые системы: Идеальный выбор для устройств с ограниченным пространством и высокими требованиями к стабильности питания.
• Бытовая электроника и автоматизация: Надежное решение для питания микропроцессоров, сенсоров и других компонентов оборудования.

Основные технические характеристики

• Основное назначение: Понижающий DC/DC преобразователь с LDO.
• Выходов и тип: 5, неинсталируемые.
• Выходное напряжение: 1,3В, 1,4В (2 выхода), 1,8В, 2,7В.
• Выходной ток: 1А, 600мА, 400мА, 200мА (2 выхода).
• Входное напряжение: 2,5В ~ 6В.
• Топология регулятора: Понижающий (Buck).
• Частота переключения: 2,25 МГц.
• Тип платы: Полностью укомплектованная/готовая для использования.
• Используемый ИС-компонент: TPS65053.

Возможные аналоги

• TPS65054: Обладает схожими характеристиками с несколькими отличиями в выходных напряжениях и токах.
• TPS65055: Обеспечивает аналогичные функции с возможностью большей конфигурации и дополнительными выходами.

TPS65053EVM-389 от Texas Instruments предоставляет удобный способ тестирования и оценки возможностей TPS65053 в ваших проектах — будь то разработка мобильных устройств или интеграция в сложные системы автоматики.
