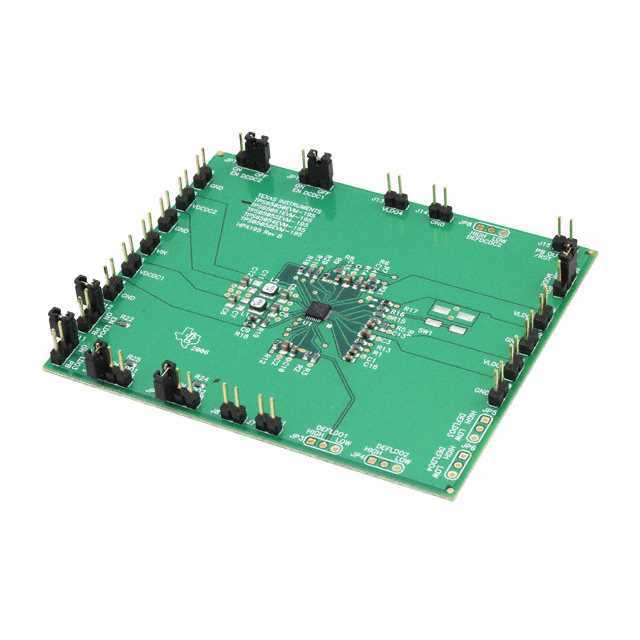

TPS65051EVM-195 от Texas Instruments

Общее описание

TPS65051EVM-195 — это демонстрационный модуль от Texas Instruments, предназначенный для оценки работы многовыходного понижающего (Buck) преобразователя с линейными стабилизаторами (LDO), интегрированного в микросхему TPS65051. Этот модуль позволяет инженерам протестировать и изучить функциональные возможности и производительность TPS65051 в реальных условиях.

Преимущества

• Многовыходной преобразователь: Поддерживает до шести независимых выходов.
• Высокая частота преобразования: Частота переключения 2.25 МГц снижает требования к размерам внешних компонентов.
• Гибкость: Широкий диапазон входного напряжения от 2.5 В до 6 В.
• Полная интеграция: Компактное решение, удобно для тестирования и разработки.

Недостатки

• Теплоотдача: Требует тщательного теплового управления при работе на максимальных токах нагрузки.
• Ограничение мощности: Выходная мощность отдельных каналов ограничена фирменными спецификациями.

Типовое использование

• Прототипирование схем питания в портативных устройствах.
• Оценка производительности и характеристик DC/DC преобразователей.
• Обучение и исследовательские цели в области электроники.

Рекомендации по применению

• Используйте радиаторы или активное охлаждение для обеспечения теплового управления при высоких нагрузках.
• Убедитесь в правильной конфигурации всех выводов и соединений перед тестированием.
• Проверьте спецификации входного и выходного напряжения для предотвращения перегрузки и повреждения модуля.

Основные технические характеристики

• Основная функция: Понижающий преобразователь с LDO
• Количество выходов: 6, не изолированные
• Выходные напряжения: 1.2 В, 1.2 В, 1.6 В, 3.3 В, 3.3 В, 3.3 В
• Ток выхода: 1 А, 600 мА, 400 мА, 400 мА, 200 мА, 200 мА
• Входное напряжение: 2.5 В ~ 6 В
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 2.25 МГц
• Тип платы: Полностью смонтированная
• Комплектация: Плата (платы)
• Используемая микросхема: TPS65051

Возможные аналоги

• TPS65052EVM-195: Аналогичная модель с другими спецификациями.
• LM3671EVM-423: Понижающий преобразователь на другой микросхеме Texas Instruments.
• ADP2164-EVALZ: Эвалюационная плата на микросхеме от Analog Devices.

TPS65051EVM-195 представляет собой мощный инструмент для оценки возможностей микросхемы TPS65051 и позволит инженерам эффективно планировать и разрабатывать системы питания для различных приложений.
