TPS650241EVM-234

Texas Instruments TPS650241EVM-234: Описание

Общее описание

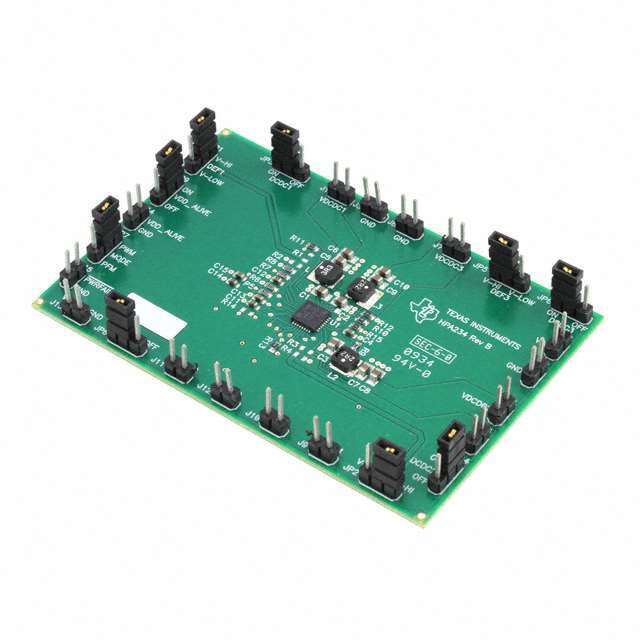

Эвалюационная плата TPS650241EVM-234 предназначена для демонстрации возможностей и тестирования работы интегрального микросхемы TPS650241 от Texas Instruments, которая представляет собой DC/DC понижающий преобразователь с встроенными LDO регуляторами. Эта плата позволяет разработчикам быстро оценить производительность и функциональность TPS650241 в их приложениях.

Преимущества

• Высокая эффективность: Обеспечивает эффективное преобразование энергии благодаря использованию сниженного уровня потерь питания.
• Многофункциональность: Содержит несколько понижающих преобразователей и линейных стабилизаторов на одной плате.
• Удобство в использовании: Полностью обустроенная плата, готовая для немедленного применения и тестирования.
• Гибкость: Возможность настройки выходных напряжений и токов в соответствии с требованиями проекта.

Недостатки

• Сложность: Для оптимального использования платы может потребоваться знание работы DC/DC преобразователей и LDO регуляторов.
• Устаревание: Модель имеет статус устаревшей, возможны трудности с доступностью и поддержкой.

Типовое использование

• Прототипирование и разработка: Идеальна для быстрого создания прототипов и тестирования новых проектов.
• Тестирование и верификация: Полезна для тестирования характеристик и подтверждения работоспособности схем на основе TPS650241.
• Образование: Подходит для учебных программ и лабораторий по электронике, где требуется изучение работы конвертеров и стабилизаторов.

Рекомендации по применению

• Используйте рекомендованные значения внешних компонентов, таких как катушки индуктивности и конденсаторы, чтобы обеспечить стабильность работы.
• Следуйте инструкциям по подключению и настройке на плате для правильной работы и предотвращения повреждений.
• Проводите тестирование при различных нагрузках и условиях для проверки стабильности и надёжности преобразователя в ваших приложениях.

Основные технические характеристики

• Тип преобразователя: DC/DC понижающий (Buck) с LDO
• Количество выводов: 6 не изолированных выходов
• Выходное напряжение: 1.2V, 1.375V, 1.5V, 1.5V, 2.5V, 3.3V
• Выходной ток: 1.6A, 1A, 800mA, 200mA, 200mA, 30mA
• Входное напряжение: 3V ~ 5.5V
• Частота переключения: 2.25MHz
• Тип платы: Полностью укомплектованная
• Используемая микросхема: TPS650241

Возможные аналоги

Если плата TPS650241EVM-234 недоступна, рассмотреть можно следующие альтернативы:

• TPS650240EVM-233 от Texas Instruments
• TPS65251EVM от Texas Instruments
• LTC3643EUFE от Analog Devices

Эти аналоги могут предложить схожую функциональность с различными модификациями выходных параметров.

Заключение

Эвалюационная плата TPS650241EVM-234 – отличный инструмент для тестирования и оценки возможностей микросхемы TPS650241. Она предоставляет гибкость и эффективность, необходимые для разработки современных электронных устройств, хотя и имеет статус устаревшей.
