TPS62A01PEVM-018

TPS62A01PEVM-018 от Texas Instruments

Общее описание

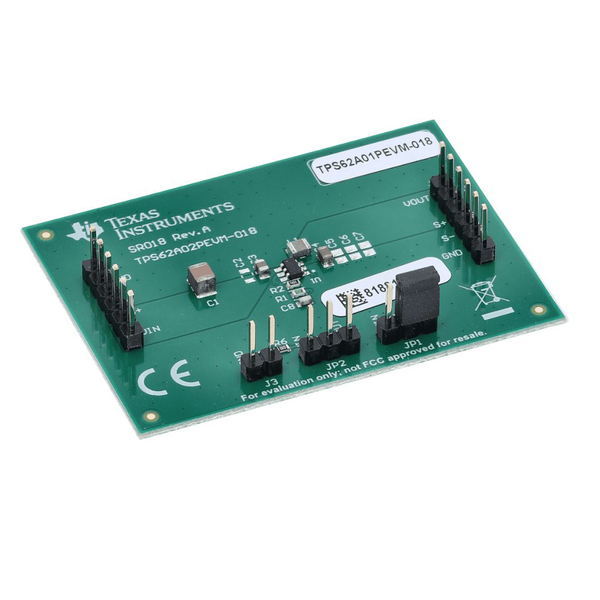

TPS62A01PEVM-018 — это оценочный модуль (Evaluation Module, EVM), который позволяет инженерам и разработчикам протестировать и оценить работу высокоэффективного понижающего (Buck) DC-DC преобразователя TPS62A01 от Texas Instruments. Этот модуль предназначен для преобразования входного напряжения в диапазоне от 2.5 В до 5.5 В в стабилизированное выходное напряжение 1.8 В, способное обеспечивать ток до 1 А.

Преимущества

• Высокая эффективность: Преобразователь TPS62A01 демонстрирует высокий КПД за счет использования современной схемотехники.
• Компактность: Модуль выполнен в небольшом форм-факторе, что упрощает его интеграцию в существующие разработки.
• Стабильность: Cтабильная работа при различных нагрузках и условиях эксплуатации.
• Высокая частота переключения: 2.4 МГц обеспечивает меньшие размеры пассивных компонентов, улучшая компоновку устройства.

Недостатки

• Ограниченный диапазон входных напряжений: Подходит только для приложений, где входное напряжение находится в диапазоне 2.5 В – 5.5 В.
• Ток до 1А: Не подходит для приложений с большими требованиями по току нагрузки.

Типовое использование

• Портативные устройства: смартфоны, планшеты и другие мобильные электрические приборы.
• Бытовая электроника: телевизоры, игровые консоли, и домашние аудиосистемы.
• Промышленные системы: датчики, контроллеры и устройства автоматизации.
• Медицинское оборудование: портативные измерительные приборы и устройства мониторинга.

Рекомендации по применению

При использовании TPS62A01PEVM-018 необходимо учитывать следующие моменты:

• Следите за входным напряжением, оно должно находиться в пределах 2.5 В – 5.5 В.
• Убедитесь, что нагрузка не превышает максимально допустимого тока в 1 А.
• Для стабильной работы обеспечьте правильное подключение всех выводов согласно документации на модуль.

Основные технические характеристики

• Тип: Оценочный модуль (EVM)
• Преобразователь: Стабилизатор напряжения понижающего типа (Buck)
• Диапазон входных напряжений: 2.5 В – 5.5 В
• Выходное напряжение: 1.8 В
• Максимальный ток нагрузки: 1 А
• Частота переключения: 2.4 МГц
• Форм-фактор: Полностью укомплектованная плата

Возможные аналоги

• TPS62060EVM-687: Оценочный модуль для высокоэффективного понижающего преобразователя от 2 до 6 В входного напряжения.
• LTC3600EMS8E#PBF: Понижающий (Buck) стабилизатор от Analog Devices с входным напряжением до 15 В и выходным током 1 А.
• MC34063EVM: Оценочный модуль для DC-DC преобразователя от ON Semiconductor.

Используйте TPS62A01PEVM-018 для быстрого и удобного тестирования возможностей преобразователя TPS62A01 в ваших проектах!
