Описание для TPS629206EVM от Texas Instruments

Общее описание

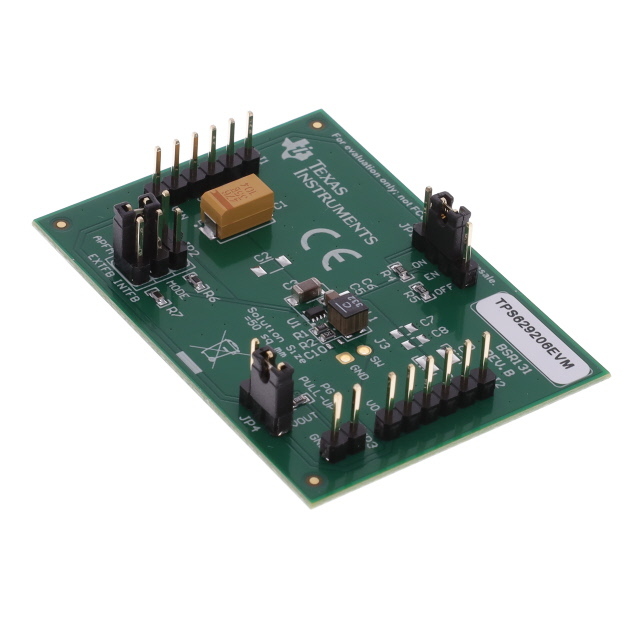

TPS629206EVM — это отладочная плата для оценивания работы высокоэффективного понижающего DC/DC-преобразователя TPS629206. Плата позволяет разработчикам быстро и легко исследовать возможности и производительность данного компонента в приложениях с различными требованиями к нагрузкам и входному напряжению.

Преимущества

• Высокая эффективность: Преобразователь обеспечивает высокую эффективность при широком диапазоне нагрузок, что делает его идеальным для энергоэффективных приложений.
• Компактный дизайн: Небольшие размеры платы и компоненты с высоким уровнем интеграции облегчают ее использование в различных устройствах.
• Простота использования: Отладочная плата готова к использованию "из коробки", что сокращает время разработки и тестирования.
• Широкий диапазон входных напряжений: Плата поддерживает входное напряжение от 5 до 17 В, что делает ее универсальным решением для различных источников питания.

Недостатки

• Ограниченная нагрузочная способность: Максимальный выходной ток составляет 600 мА, что может быть недостаточно для приложений с высокими требованиями к мощности.
• Не подходит для высоковольтных применений: Максимальное входное напряжение ограничено 17 В, что может не удовлетворять требования некоторых промышленных приложений.

Типовое использование

• Понижающее преобразование напряжения в портативных устройствах
• Системы электроники с низким энергопотреблением
• Встраиваемые системы и IoT-устройства
• Офисное и бытовое электрооборудование

Рекомендации по применению

1. Подключение питания: Подключите источник питания с напряжением в диапазоне от 5 до 17 В к входным клеммам платы.
2. Конфигурация выходного напряжения: Настройте выходное напряжение при помощи соответствующих перемычек и резисторов согласно документации.
3. Тестирование и измерение: Используйте соответствующие электрические измерительные приборы для анализа характеристик выходного напряжения и эффективности преобразователя.

Основные технические характеристики

• Выходное напряжение: 3.3 В (регулируемое)
• Максимальный выходной ток: 600 мА
• Входное напряжение: 5 В ~ 17 В
• Регуляторная топология: понижающий (Buck)
• Частота переключения: 2.5 МГц
• Комплектация: полностью собранная и протестированная плата

Возможные аналоги

• LM5164-Q1 от Texas Instruments: высокоэффективный понижающий DC/DC-регулятор с широким диапазоном входных напряжений.
• ADP2441 от Analog Devices: понижающий преобразователь напряжения с высоким КПД для портативных и промышленных приложений.
• MP2315 от Monolithic Power Systems: понижающий DC/DC-преобразователь с высокой частотой переключения и компактным размером.

TPS629206EVM предоставляет пользователям удобный и эффективный способ для оценки и разработки приложений на базе TPS629206, обеспечивая высокую производительность и гибкость в различных условиях.
