TPS62913-IBB-EVM

Описание TPS62913-IBB-EVM от Texas Instruments

Общее описание:

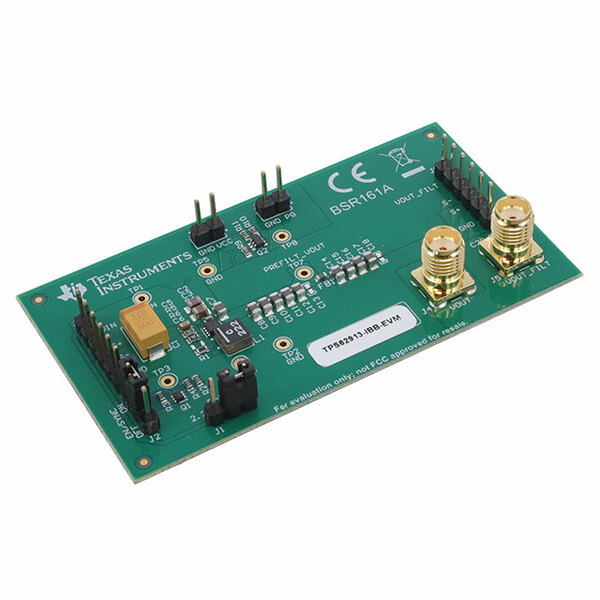

TPS62913-IBB-EVM – это демонстрационная плата для модуля TPS62913 от Texas Instruments. Она позволяет разработчикам оценить работу и производительность DC-DC понижающего преобразователя с низким уровнем шума. Эта платформа предназначена для приложений, требующих эффективного и стабильного источника питания, таких как высокочувствительные аналоговые и цифровые схемы.

Преимущества:

• Высокая эффективность: Поддерживает высокий КПД в широком диапазоне нагрузок.
• Малый уровень шума: Минимализация электрических помех делает этот модуль идеальным для чувствительных приложений.
• Простота настройки: Полностью укомплектованная плата позволяет быстро приступить к тестированию.
• Широкий входной диапазон: Поддержка входного напряжения от 3V до 17V позволяет гибко использовать плату в различных проектах.

Недостатки:

• Ограничение по максимальному выходному току (800 мА) может быть недостаточным для некоторых мощных приложений.
• Требуется наличие специфических знаний для оптимального использования всех возможностей модуля.

Типовое использование:

• Источники питания для оптических и радиоустройств.
• Tестирование и разработка чувствительных аналоговых схем.
• Промышленные и медицинские приборы с высокими требованиями к стабильности питания.
• Оборудование для общения и передачи данных.

Рекомендации по применению:

• Обеспечьте достаточное охлаждение модульной платы, особенно при работе на максимальной нагрузке.
• При проектировании системы обратите внимание на необходимость минимизации внешнего шума, чтобы не нивелировать преимущества низкого уровня шума TPS62913.

Основные технические характеристики:

• Входное напряжение: 3V ~ 17V
• Выходное напряжение: ±5V
• Выходной ток: до 800 мА
• Частота преобразования: 2,2 МГц
• Коэффициент полезного действия: до 97%
• Размеры платы: 50 mm x 50 mm

Возможные аналоги:

• TPS62085 – понижающий стабилизатор с несколько более низким выходным током.
• LMR36006 – интегрированный преобразователь с максимальным током до 600 мА.
• TPS62130 – модуль с аналогичными характеристиками, но для других типов нагрузки.

TPS62913-IBB-EVM от Texas Instruments — это отличный выбор для тестирования и разработки высокоэффективных источников питания с минимальными уровнями шума и широким диапазоном использования.
