TPS62134AEVM-595

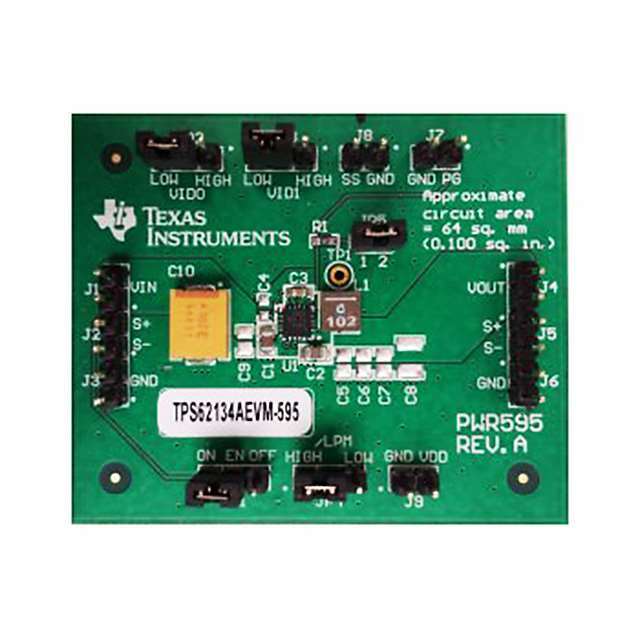

Модуль оценки TPS62134AEVM-595 от Texas Instruments

Общее описание

Модуль оценки TPS62134AEVM-595 предназначен для демонстрации возможностей понижающего DC/DC-преобразователя TPS62134A, который использует технологию DCS-Control™. Этот модуль позволяет инженерам и разработчикам быстро и легко оценить производительность преобразователя в реальных условиях применения.

Преимущества

• Высокая эффективность: Поддержка эффективного преобразования энергии с минимальными потерями.
• Компактные размеры: Модуль имеет небольшие габариты, что делает его удобным для интеграции в различные проекты.
• Простота использования: Полностью населенная и протестированная плата позволяет начать работу без необходимости дополнительной сборки.

Недостатки

• Ограниченный диапазон выходных напряжений: Поддержка фиксированного диапазона выходных напряжений.
• Невысокий выходной ток: Максимальный выходной ток составляет 3.2А, что может быть недостаточно для некоторых применений.

Типовое использование

• Встроенные системы
• Портативные устройства
• Промышленные контроллеры
• Медицинское оборудование

Рекомендации по применению

• Обеспечьте надлежащую вентиляцию для модулей с высоким током потребления.
• Убедитесь, что входное напряжение находится в пределах допустимого диапазона (3В - 17В).
• Используйте соответствующие фильтры и конденсаторы для снижения возможных шумов и стабильной работы преобразователя.

Основные технические характеристики

• Основное назначение: Понижающий DC/DC-преобразователь
• Выходы и тип: 1, не изолирован
• Выходное напряжение: 0.85В ~ 0.975В
• Выходной ток: 3.2А
• Входное напряжение: 3В ~ 17В
• Топология регулятора: Buck (понижающий преобразователь)
• Частота переключения: -
• Тип платы: Полностью населенная
• Комплект поставки: Плата(ы)
• Используемая микросхема/часть: TPS62134A

Возможные аналоги

• [TPS62130EVM-505](https://www.ti.com/tool/TPS62130EVM-505) - Модуль оценки на базе TPS62130.
• [TPS62160EVM-626](https://www.ti.com/tool/TPS62160EVM-626) - Модуль оценки на базе TPS62160.
• [TPS62840EVM-066](https://www.ti.com/tool/TPS62840EVM-066) - Модуль оценки на базе TPS62840.

Заключение

Модуль оценки TPS62134AEVM-595 является отличным инструментом для инженеров, помогающим в разработке и тестировании систем питания на базе понижающих преобразователей. Детально проработанный дизайн платы и простота использования делают его незаменимым инструментом для эффективной работы.
