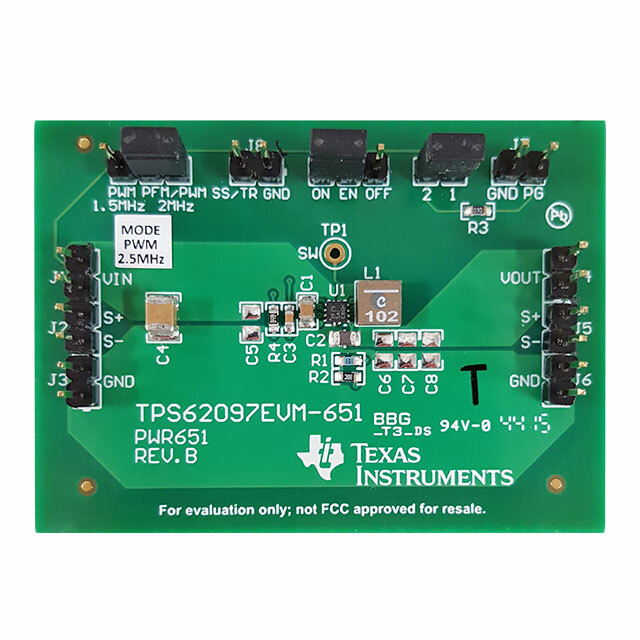

TPS62097EVM-651

TPS62097EVM-651 от Texas Instruments

Общее описание

Модуль оценочного комплекта TPS62097EVM-651 разработан для демонстрации характеристик и производительности понижающего преобразователя TPS62097 от компании Texas Instruments. Этот преобразователь предназначен для понижения напряжения входного питания до стабильного и регулируемого выходного напряжения, что делает его идеальным решением для приложений с питанием от батарей, мобильных устройств и других компактных электронных систем.

Преимущества

• Высокая эффективность: Оптимизирован для работы с высокой эффективностью, что продлевает срок службы батареи.
• Компактные размеры: Миниатюрный дизайн для интеграции в ограниченное пространство.
• Низкий уровень шума: Подходит для чувствительных аналоговых цепей и беспроводных приложений.

Недостатки

• Ограниченный выходной ток: Максимальный ток составляет 2 А, что может быть недостаточным для некоторых высокомощных приложений.
• Зависимость от качества входного питания: Требует стабильного и чистого источника питания для оптимальной работы.

Типовое использование

• Мобильные устройства: Смартфоны, планшеты, носимые устройства.
• Портативная электроника: Фото/видеокамеры, портативные аудиоплееры.
• Медицинские приборы: Компактные медицинские устройства, требующие стабильного питания.
• Индустриальное оборудование: Низковольтные системы управления и сенсоры.

Рекомендации по применению

• Используйте правильные конденсаторы и катушки: Для достижения оптимальной производительности и снижения уровня шума.
• Обеспечьте адекватное охлаждение: Хотя преобразователь имеет высокий КПД, важно обеспечить достаточное охлаждение для предотвращения перегрева.
• Следите за входным напряжением: Убедитесь, что входное напряжение соответствует указанным параметрам (2.5В - 6В).

Основные технические характеристики

• Входное напряжение: 2.5В - 6В
• Выходное напряжение: 1.2В
• Выходной ток: До 2А
• Топология: Понижающий (Buck)
• Тип вывода: Неизолированный
• Тип платы: Полностью собранная
• Комплект поставки: Плата оценочного модуля (EVM)

Возможные аналоги

• TPS62067EVM-641: Оценочный модуль с аналогичной функциональностью, но с другими выходными характеристиками.
• ADP2300-EVALZ от Analog Devices: Понижающий преобразователь с сопоставимыми характеристиками.
• LM22678EVAL от Texas Instruments: Альтернатива с более широким диапазоном входных напряжений и выходных токов.

С этим модулем разработчики могут быстро приступить к тестированию и интеграции понижающего преобразователя в свои проекты, обеспечивая надежное и эффективное питание для широкого спектра приложений.
