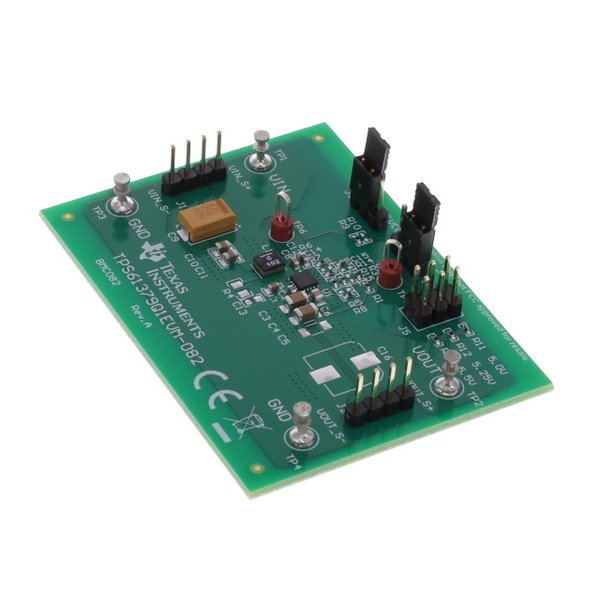

TPS61379Q1EVM-082

TPS61379Q1EVM-082 от Texas Instruments

Общее описание

TPS61379Q1EVM-082 – это оценочная плата от Texas Instruments, предназначенная для демонстрации возможностей и анализа характеристик повышающего преобразователя TPS61379-Q1. С ее помощью можно легко оценить производительность этого устройства в различных применениях, требующих повышения напряжения питания.

Преимущества

• Простота использования: плата уже собрана и настроена для немедленного использования.
• Высокая эффективность: обеспечивается за счет продвинутой архитектуры повышающего преобразователя.
• Компактный размер: позволяет легко интегрировать в различные лабораторные установки и макеты.
• Регулируемое выходное напряжение: поддержка широкого диапазона выходных напряжений от 4V до 18.5V.

Недостатки

• Ограниченная максимальная выходная мощность в зависимости от входного напряжения и режима работы.
• Необходимость внешнего источника питания для тестирования.

Типовое использование

• Оценка производительности повышающего преобразователя TPS61379-Q1.
• Тестирование в цепях питания автомобильной электроники.
• Прототипирование и разработка схем, требующих повышения напряжения.
• Учебные лаборатории для демонстрации принципов работы DC/DC преобразователей.

Рекомендации по применению

1. Подключение питания: Подсоедините подходящий источник питания к входным контактам платы (2.3V ~ 14V).
2. Подключение нагрузки: Подключите нагрузку к выходным контактам платы (4V ~ 18.5V).
3. Регулировка: Используйте соответствующие компоненты для настройки выходного напряжения до требуемого уровня.
4. Мониторинг: Используйте осциллограф и другие измерительные приборы для мониторинга работы и параметров платы.

Основные технические характеристики

• Основное назначение: Повышающий DC/DC преобразователь
• Выходы и тип: 1, не изолированный
• Выходное напряжение: 4V ~ 18.5V
• Входное напряжение: 2.3V ~ 14V
• Архитектура регулятора: Boost (повышающая)
• Частота коммутации: Зависит от конфигурации
• Тип платы: Полностью собранная и готовая к использованию
• Поставляемое содержимое: Оценочная плата (Evaluation Board)
• Используемый компонент: TPS61379-Q1

Возможные аналоги

• TPS61021A-Q1: Другой повышающий преобразователь от Texas Instruments, предлагающий схожие характеристики при меньшем входном напряжении.
• LM2623: Повышающий DC/DC преобразователь от Texas Instruments, поддерживающий широкий диапазон входных и выходных напряжений.

Заключение

Оценочная плата TPS61379Q1EVM-082 представляет собой мощный инструмент для быстрой оценки и разработки устройств, требующих повышения напряжения. Высокая эффективность и простота использования делают ее отличным выбором для инженеров и разработчиков.
