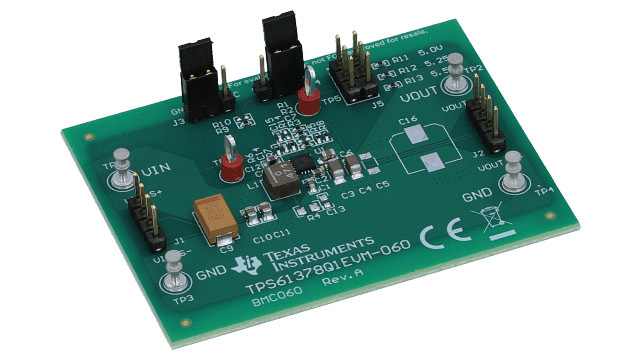

TPS61378Q1EVM-060

Описание: TPS61378Q1EVM-060 от Texas Instruments

TPS61378Q1EVM-060 — это Evaluation Module (EVM), предназначенный для оценки характеристик и возможностей DC/DC преобразователя TPS61378-Q1 от Texas Instruments. Этот модуль разработан для работы в автомобильных и других требовательных приложениях, обеспечивая надежную и эффективную работу.

Преимущества:

• Высокая эффективность преобразования: Благодаря передовому дизайну TPS61378-Q1, EVM демонстрирует высокую эффективность, снижая потери энергии.
• Повышенное напряжение: Способен повышать входное напряжение до 9V, что делает его идеальным для приложений, требующих высокого выходного напряжения.
• Компактный размер: Компактная и полностью смонтированная плата, что упрощает интеграцию в прототипы и разработки.
• Широкий входной диапазон: Поддерживает входное напряжение от 3.3V до 6.5V, что обеспечивает гибкость в использовании различных источников питания.

Недостатки:

• Специализированное использование: Модуль предназначен для тестирования и разработки, а не для конечного использования в продуктах.
• Ограничение по току: Выходной ток ограничен до 1.7A, что может быть недостаточным для некоторых высокомощных приложений.

Типовое использование:

• Автомобильная электроника
• Портативные устройства
• Промышленные системы
• Медицинское оборудование

Рекомендации по применению:

Для оптимальной работы рекомендуется следовать указаниям и настройкам, указанным в документации от Texas Instruments. Используйте этот модуль для оценки характеристик TPS61378-Q1 в условиях, аналогичных условиям конечного применения.

Основные технические характеристики:

• Входное напряжение: 3.3V ~ 6.5V
• Выходное напряжение: 9V
• Выходной ток: до 1.7A
• Топология регулятора: Boost (повышающий преобразователь)
• Частота переключения: 2.2MHz
• Тип платы: Полностью смонтированная и протестированная

Возможные аналоги:

• LM2623: Повышающий преобразователь от Texas Instruments, с высоким уровнем эффективности и входным напряжением от 1.3V до 14V.
• MAX1771: Boost конвертер от Maxim Integrated, поддерживающий входное напряжение до 16V.

Заключение:

TPS61378Q1EVM-060 от Texas Instruments — это мощный инструмент для инженеров, который упрощает оценку и разработку на основе DC/DC преобразователя TPS61378-Q1. Его применение позволяет быстро и эффективно тестировать режимы и условия работы, что делает его отличным выбором для разработки автомобильной и другой сложной электроники.

При необходимости дополнительных консультаций или приобретения данного модуля, вы всегда можете обратиться к нашим специалистам.
