TPS61251EVM-517 от Texas Instruments

Общее описание

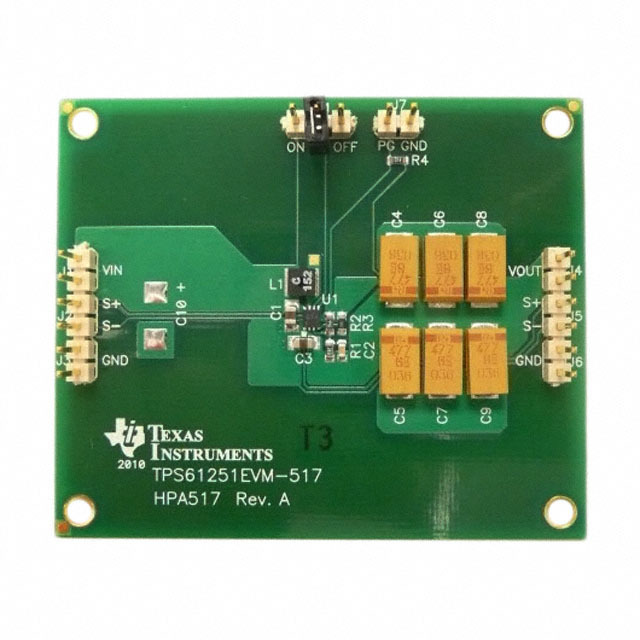

Evaluation Module (EVM) TPS61251EVM-517 предназначен для оценки и тестирования функциональных возможностей DC/DC преобразователя TPS61251 от Texas Instruments. Этот модуль реализует схему повышающего преобразователя, способную повысить входное напряжение и стабилизировать выходное.

Преимущества

• Простота использования: готовый к применению модуль, не требующий дополнительной настройки.
• Высокая эффективность: улучшенная производительность за счет использования интегрированного контроллера TPS61251.
• Компактные размеры: позволяет использовать в ограниченных по пространству приложениях.
• Высокая частота переключения: до 3.25 МГц, что уменьшает размеры внешних компонентов.

Недостатки

• Ограничение максимального выходного тока до 300 мА, что может быть недостаточным для некоторых приложений.
• Не подходит для применения в условиях с высокими требованиями к температурной стабильности.

Типовое использование

• Портативные устройства
• Переносная электроника
• Питание сенсоров и микроконтроллеров
• Мельчайшие системы питания на основе батарей

Рекомендации по применению

1. Питание: обеспечить подачу входного напряжения в пределах от 2.3В до 6В.
2. Контроль температуры: избегайте перегрева, используйте в условиях хорошей вентиляции.
3. Подключение нагрузки: не превышайте допустимый выходной ток в 300 мА.

Основные технические характеристики

• Входное напряжение: от 2.3В до 6В
• Выходное напряжение: 5.5В
• Максимальный выходной ток: 300мА
• Регуляторная топология: повышающий преобразователь (Boost)
• Частота переключения: 3.25МГц
• Тип платы: полностью собранная и протестированная
• Состав содержимого: набор платы

Возможные аналоги

• TPS61221EVM-151: аналогичный модуль с низким уровнем шумов.
• LT3496EFE от Linear Technology: альтернатива для применения в более сложных схемах.

Для получения дополнительной информации, пожалуйста, обратитесь к [технической документации TPS61251](https://www.ti.com/lit/ds/symlink/tps61251.pdf).
