Описание для TPS61183EVM-528 от Texas Instruments

Общее описание

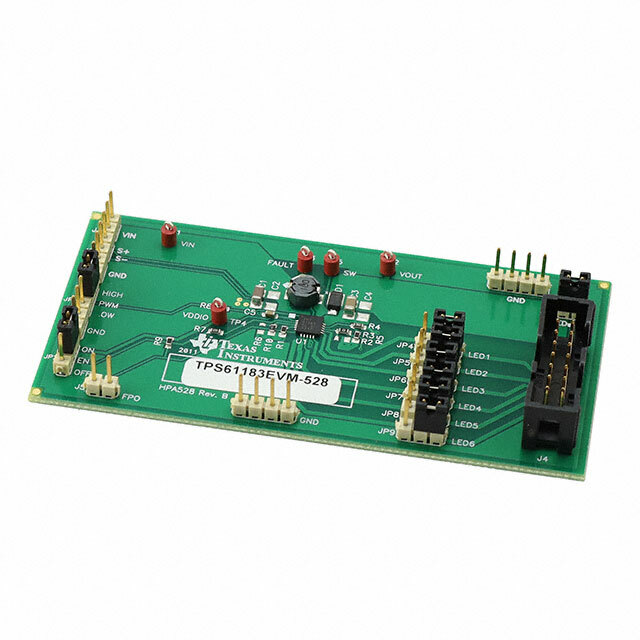

Оценочный модуль TPS61183EVM-528 от Texas Instruments предназначен для демонстрации возможностей и проверки характеристик светодиодного драйвера TPS61183. Этот драйвер предназначен для управления до шести последовательных светодиодных линей на ток до 120 мА. Оценочный модуль позволяет разработчикам быстро и легко протестировать функциональность драйвера и оценить его производительность в различных режимах работы.

Преимущества

• Простота использования: Все основные компоненты уже установлены на плате, что упрощает процесс тестирования.
• Гибкость в настройке: Возможность управления до шести независимых светодиодных линей.
• Высокая эффективность: Обеспечивает высокую эффективность работы при разном питании и нагрузке.
• Компактные размеры: Удобен для включения в любые прототипы или тестовые стенды.

Недостатки

• Ограниченный выходной ток: Максимальный ток для каждой линии составляет 120 мА, что может быть недостаточно для некоторых приложений.
• Ограниченный срок поддержки: Модуль находится в категории устаревших, что может осложнить поддержку и замену.

Типовое использование

• Тестирование и оценка светодиодных систем подсветки.
• Использование в прототипах для быстрой проверки концепций.
• Обучение и исследование в учебных заведениях и лабораториях.

Рекомендации по применению

• Используйте оценочный модуль в средах с соответствующими требованиями к питанию (4.5В ~ 24В).
• Обеспечьте хорошее охлаждение, особенно если планируется работа на максимальном токе.
• Подключите и отсоедините светодиоды только при выключенном питании.

Основные технические характеристики

• Ток на канал: 120 мА
• Количество выходов: 6, не изолированные
• Выходное напряжение: 38 В
• Входное напряжение: 4.5 В ~ 24 В
• Состав комплекта: Плата(ы)

Возможные аналоги

• TPS61181EVM-097: Альтернативный оценочный модуль для другого светодиодного драйвера от Texas Instruments.
• LT3496EMSE: Драйвер аналогичного класса от компании Analog Devices.
• MP24835GL-Z: Светодиодный драйвер от компании Monolithic Power Systems.

Этот модуль обеспечивает быструю и удобную оценку возможностей драйвера TPS61183, что делает его отличным инструментом для инженеров и разработчиков, работающих с LED-технологиями.
