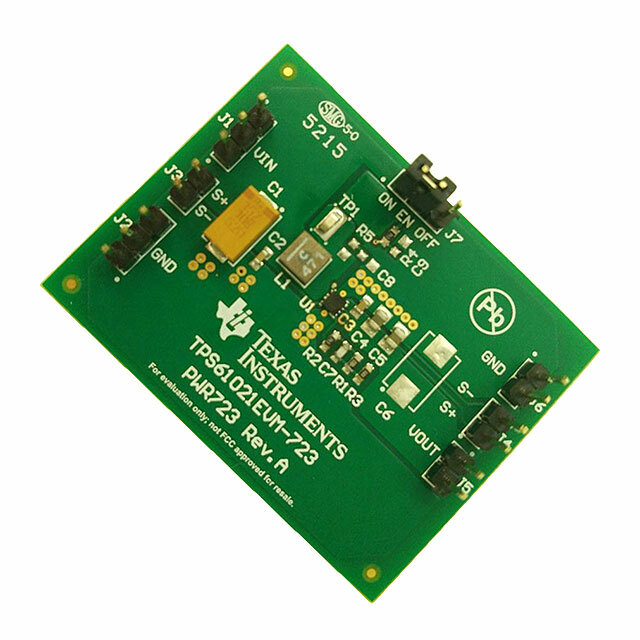

TPS61021EVM-723

Общее описание

TPS61021EVM-723 - это демонстрационная плата от Texas Instruments, предназначенная для оценки характеристик DC/DC-преобразователя TPS61021. Этот преобразователь предназначен для повышения входного напряжения и может использоваться в различных мобильных и портативных устройствах, где требуется стабилизированное выходное напряжение при низком входном напряжении.

Преимущества

• Высокая эффективность: КПД до 90%, что позволяет минимизировать потери энергии.
• Компактные размеры: Малый форм-фактор платы делает ее идеальной для использования в устройствах с ограниченным пространством.
• Широкий диапазон входных напряжений: От 0.9В до 3.2В, что позволяет использовать множество источников питания, включая батареи.
• Высокая выходная мощность: Способен обеспечивать до 2.3А при выходном напряжении 3.3В.

Недостатки

• Ограниченный диапазон выходных напряжений: Поддерживается фиксированное выходное напряжение (3.3В).
• Требуется знание электроники: Может потребоваться определенный опыт для полноценного использования возможностей платы.

Типовое использование

• Портативные устройства
• Мобильные гаджеты
• Промышленные и бытовые IoT устройства
• Батарейное питание

Рекомендации по применению

• Перед началом работы обязательно прочитайте документацию на компонент для понимания всех технических деталей и особенностей.
• Убедитесь, что входное напряжение находится в допустимом диапазоне от 0.9В до 3.2В.
• Используйте подходящие конденсаторы и индуктивности для повышения эффективности преобразования.

Основные технические характеристики

• Назначение платы: DC/DC преобразователь, повышающий
• Выходы и тип: 1, не изолированный
• Выходное напряжение: 3.3В
• Выходной ток: до 2.3А
• Входное напряжение: от 0.9В до 3.2В
• Топология регулятора: Повышающий (Boost)
• Частота переключения: 2МГц
• Тип платы: Полностью собранная и готовая к использованию
• Поставляемые компоненты: Плата

Возможные аналоги

• TPS61022EVM-743: Поддерживает более широкий диапазон входных и выходных напряжений, но имеет больший форм-фактор.
• LT8410AIDDB#PBF от Analog Devices: Подобный DC/DC преобразователь с высокоэффективными характеристиками, но другие параметры подключаемости и управления.

Используя эту информацию, вы сможете оценить возможности платы TPS61021EVM-723 и принять решение о ее применении в ваших проектах. Не забывайте учитывать спецификации и особенности компонента для оптимального результата.
