TPS60130EVM-143

Описание для TPS60130EVM-143 от Texas Instruments

Общее описание

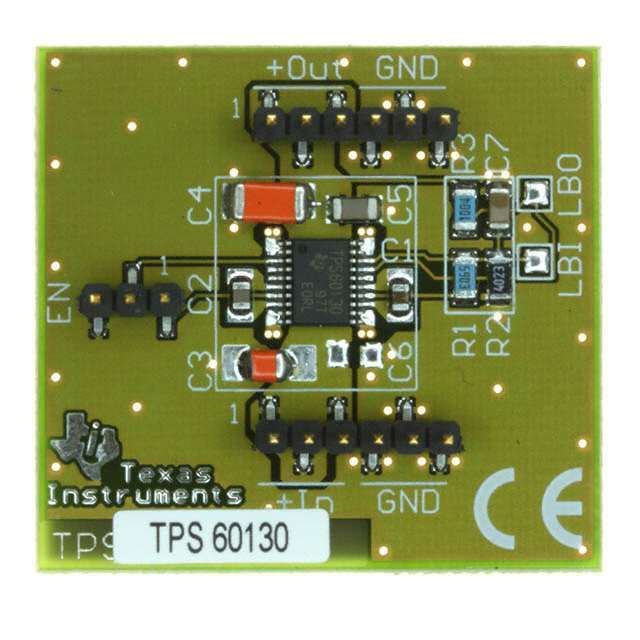

TPS60130EVM-143 представляет собой отладочную плату для интегрального преобразователя TPS60130 от компании Texas Instruments. Этот модуль служит для оценки и изучения характеристик устройства TPS60130 - DC/DC преобразователя с понижающим/повышающим режимом работы. Данная плата предназначена для преобразования входного напряжения в диапазоне от 2,7 В до 5,4 В в стабильное выходное напряжение 5 В с выходным током до 300 мА.

Преимущества

• Легкость в использовании: Предоставляет простой способ тестирования DC/DC преобразователя в различных приложениях.
• Широкий диапазон входного напряжения: Поддержка ввода от 2,7 В до 5,4 В.
• Стабильное выходное напряжение: Способность выдавать фиксированное напряжение 5 В, что подходит для питания различных цифровых и аналоговых устройств.

Недостатки

• Ограниченный выходной ток: Максимальный выходной ток составляет 300 мА, что может быть недостаточным для некоторых приложений с высоким потреблением.
• Устаревшая модель: Плата устарела и возможно уже не выпускается производителем.

Типовое использование

• Портативные устройства: Использование в конструкциях, где требуется компактный и эффективный понижающий/повышающий преобразователь.
• Питание микроконтроллеров: Обеспечение стабильного напряжения для микроконтроллеров и других цифровых систем.
• Настольные блоки питания: Учебные и исследовательские цели для студентов и инженеров по тестированию DC/DC преобразователей.

Рекомендации по применению

• Температурные условия: Плата должна эксплуатироваться в условиях, соответствующих температурами, допустимым для IC.
• Настройки конфигурации: Перед использованием убедитесь, что соответствующие конфигурации платы задействованы согласно руководству пользователя.

Основные технические характеристики

• Входное напряжение: от 2,7 В до 5,4 В.
• Выходное напряжение: 5 В.
• Максимальный выходной ток: 300 мА.
• Топология регулятора: Понижающий/Повыщающий (Boost).
• Тип выходов: 1, Неиуолированный.

Возможные аналоги

• TPS61030
• LTC3128 (Analog Devices)
• RT4812 (Richtek)

Заключение

Отладочная плата TPS60130EVM-143 от Texas Instruments является удобным инструментом для изучения и тестирования возможностей DC/DC преобразователя TPS60130. Несмотря на ограничения по выходному току, данное устройство идеально подходит для разработки и тестирования источников питания в компактных приложениях.
