TPS57114EVM

Texas Instruments TPS57114EVM

Общее описание

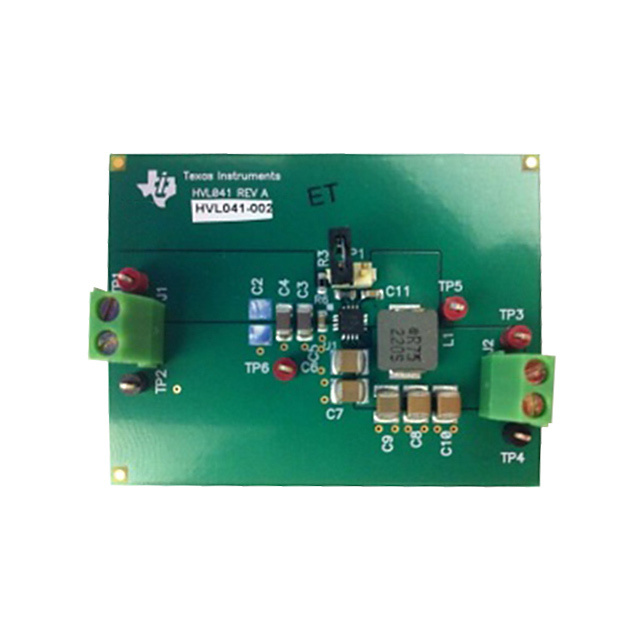

Оценочный модуль TPS57114EVM предназначен для оценки возможностей и характеристик понижающего DC/DC-преобразователя TPS57114. Этот высокоэффективный преобразователь серии SWIFT™ управляется с аппаратной частотой 2 MHz и способен обеспечивать выходное напряжение до 4A при входном напряжении от 3V до 6V.

Преимущества

• Высокая эффективность: Благодаря использованию современного метода синхронного выпрямления и частоты переключения в 2 MHz, модуль демонстрирует отличную энергоэффективность.
• Компактные размеры: Высокая частота работы позволяет использовать меньшие размеры внешних компонентов, что улучшает общие габариты решения.
• Гибкость применения: Широкий диапазон входных напряжений и выходных токов.

Недостатки

• Ограниченный диапазон входных напряжений: Диапазон входных напряжений ограничен 3-6V, что может не подойти для всех применений.

Типовое использование

• Системы распределения питания: Идеально подходит для использования в точках нагрузки в телекоммуникационных устройствах и микропроцессорных системах.
• Промышленная электроника: Используется в различного рода контроллерах и датчиках, требующих стабильного понижающего преобразователя.

Рекомендации по применению

• Обеспечьте надлежащую вентиляцию и адекватное охлаждение при полном токе нагрузки для предотвращения перегрева.
• При необходимости измените выходное напряжение с помощью внешних резисторов.

Основные технические характеристики

• Топология регулятора: Понижающий преобразователь (Buck)
• Входное напряжение: 3V - 6V
• Выходное напряжение: 1.2V
• Выходной ток: До 4A
• Частота переключения: 2 MHz
• Тип платы: Полностью укомплектованная (Fully Populated)
• Состав поставки: Плата

Возможные аналоги

• LM2671 – от той же компании Texas Instruments, также понижающий DC/DC-преобразователь с несколько иными характеристиками.
• MP1584 – от компании MPS, компактный и высокоэффективный понижающий преобразователь.

Этот модуль предназначен для опытных пользователей и инженеров-разработчиков, желающих протестировать производительность и возможности понижающего DC/DC-преобразователя TPS57114 перед его внедрением в реальные проекты.
