TPS56C215EVM-762

Описание для TPS56C215EVM-762 от Texas Instruments

Общее описание

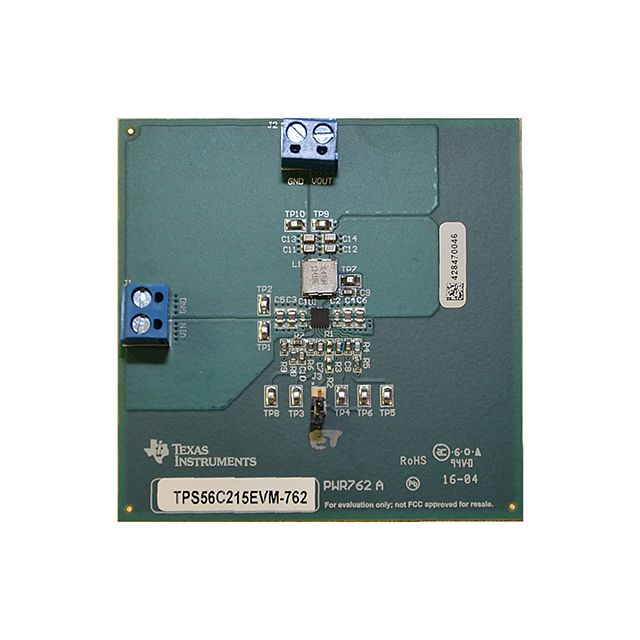

TPS56C215EVM-762 — это отладочная плата, предназначенная для оценки работы интегральной микросхемы DC/DC-преобразователя TPS56C215 от компании Texas Instruments. Данная микросхема предназначена для понижения входного напряжения до стабильного выходного напряжения с высокой эффективностью и малым уровнем пульсаций.

Преимущества

• Высокая эффективность: КПД до 95%.
• Широкий диапазон входного напряжения: от 4,5 В до 17 В.
• Высокая выходная мощность: выходной ток до 12 А.
• Эффективная работа при высоких частотах: фиксированная частота переключения 1,2 МГц.
• Простота использования: полная сборка и настройка, готовая к использованию.

Недостатки

• Относительно сложное управление при использовании в сложных схемах.
• Требовательность к охлаждению при высоких нагрузках.

Типовое использование

• Регулируемые источники питания.
• Компьютерные и серверные системы.
• Оборудование связи.
• Индустриальные и бытовые приложения.

Рекомендации по применению

• При использовании на полной мощности рекомендуется обеспечить достаточную вентиляцию или охлаждение.
• Следует соблюдать расчетные номиналы элементов согласно приложенным техническим данным для обеспечения надёжности и долговечности.

Основные технические характеристики

• Тип регулирования: Понижающий (Buck)
• Количество выходов: 1 (не изолированный)
• Выходное напряжение: 1,2 В
• Выходной ток: до 12 А
• Входное напряжение: от 4,5 В до 17 В
• Частота переключения: 1,2 МГц
• Тип платы: полностью собранная

Возможные аналоги

• TPS54340 от Texas Instruments: Понижающий DC/DC-преобразователь с меньшим выходным током (до 3,5 А).
• LM22670 от Texas Instruments: Понижающий DC/DC-преобразователь с выходным током до 3 А.
• XL4015 от XLSEMI: Дешевый понижающий DC/DC-преобразователь с выходным током до 5 А.

TPS56C215EVM-762 является отличным выбором для разработки и тестирования передовых источников питания с высокой эффективностью и компактностью.
