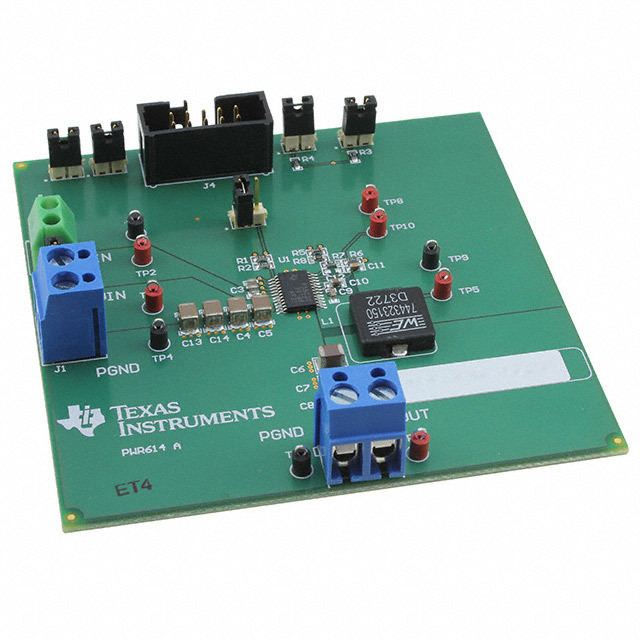

TPS56C20EVM-614

Описание изделия: TPS56C20EVM-614 от Texas Instruments

Общее описание

TPS56C20EVM-614 — это оценочная плата для тестирования и оценки работы понижающего DC/DC-регулятора TPS56C20 от Texas Instruments. Плата поддерживает напряжение питания в диапазоне от 4,5 В до 17 В и обеспечивает выходное напряжение 1,1 В при максимальном выходном токе 12 А. Оценочная плата полностью укомплектована и готова к использованию для быстрого старта вашего проекта.

Преимущества

• Широкий диапазон входного напряжения: 4,5 В ~ 17 В.
• Высокая выходная мощность: до 12 А при стабильно низком выходном напряжении.
• Высокая частота переключения: 500 кГц, что позволяет использовать компактные пассивные компоненты.
• Жесткий контроль выходного напряжения: Благодаря технологии D-CAP2™ и режиму Eco-Mode™.
• Полностью укомплектованная плата: Не требует дополнительных компонентов для начала работы.

Недостатки

• Зависимость от внешнего охлаждения: При высоких токах может потребоваться дополнительное охлаждение.
• Ограниченная конфигурация: Фиксированное выходное напряжение, не поддерживающее динамическое изменение.

Типовое использование

• Промышленная электроника: Обеспечение питания различных микроконтроллеров и периферийных устройств.
• Мобильные и портативные устройства: Оптимизация питания для повышения эффективности работы.
• Телекоммуникационные устройства: Надежное питание для сетевых компонентов и систем связи.

Рекомендации по применению

• Обеспечьте адекватное охлаждение: Во избежание перегрева при работе на высоких токах.
• Используйте фильтрацию: Для снижения электромагнитных помех и улучшения стабильности работы.
• Следуйте рекомендациям по компоновке: Изучите документацию от Texas Instruments для оптимальной компоновки компонентов и трассировки печатной платы.

Основные технические характеристики

• Диапазон входного напряжения: 4,5 В ~ 17 В.
• Выходное напряжение: 1,1 В.
• Максимальный выходной ток: 12 А.
• Частота переключения: 500 кГц.
• Тип регулятора: Понижающий (Buck).
• Используемая микросхема: TPS56C20.

Возможные аналоги

• TPS54620: Похожий понижающий регулятор, поддерживающий выходное напряжение до 6 А.
• TPS54A20: Высокоэффективный понижающий регулятор для более требовательных приложений с меньшими уровнями напряжения.

TPS56C20EVM-614 от Texas Instruments — это отличное решение для всех, кто ищет мощную, простую в использовании и гибкую оценочную плату для разработок на базе понижающих DC/DC-преобразователей.
