TPS568230EVM

Описание TPS568230EVM от Texas Instruments

Общее описание

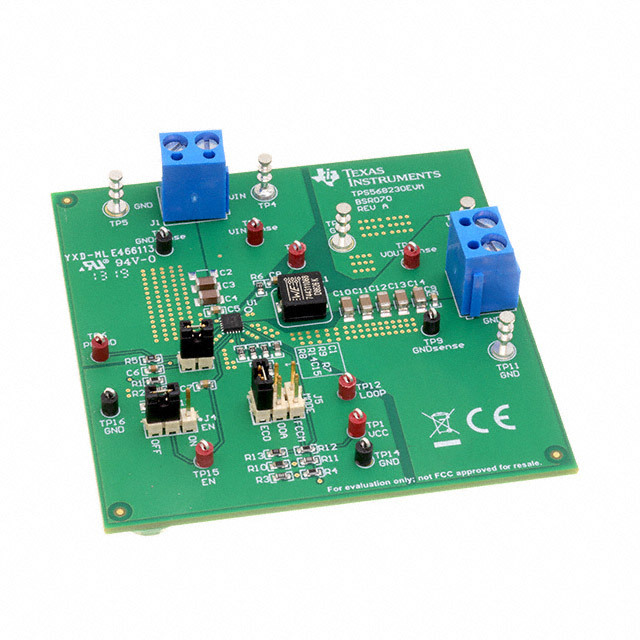

TPS568230EVM — это демонстрационная плата для оценки работы понижающего (Buck) преобразователя TPS568230 на базе технологии D-CAP3™ от компании Texas Instruments. Она предназначена для преобразования входного напряжения в диапазоне от 4.5V до 18V в стабильное выходное напряжение с максимальным выходным током до 8А. Эта плата помогает в разработке и тестировании решений для управления питанием в самых различных приложениях, требующих высокой энергоэффективности и стабильности.

Преимущества

• Высокая эффективность преобразования: Технология D-CAP3™ обеспечивает быструю реакцию на изменение нагрузки и высокую эффективность.
• Широкий диапазон входных напряжений: Поддержка входных напряжений от 4.5V до 18V.
• Высокий выходной ток: Поддержка выходного тока до 8А, что подходит для мощных нагрузок.
• Компактный дизайн: Плата полностью подготовлена к работе и занимает небольшое пространство, что упрощает интеграцию в системы.

Недостатки

• Ограниченная применимость: Несмотря на высокую функциональность, плата более ориентирована на лабораторные исследования и прототипирование, нежели на серийное производство.

Типовое использование

• Серверы и центры обработки данных
• Телекоммуникационное оборудование
• Системы автоматизации и промышленного контроля
• Компьютерная периферия
• Питание радиочастотных схем и модулей

Рекомендации по применению

• Эффективное отвод тепла: Обеспечьте адекватное охлаждение и вентиляцию для поддержания оптимальной работы на высоких нагрузках.
• Поддержка стабильного входного напряжения: Убедитесь, что входное напряжение соответствует рекомендуемому диапазону для предотвращения проблем с работой устройства.

Основные технические характеристики

• Основное назначение: Понижающий DC/DC преобразователь
• Выходы и типы: 1, не изолированный
• Выходное напряжение: 1.05V (настраиваемое)
• Выходной ток: до 8А
• Входное напряжение: 4.5V ~ 18V
• Топология регулятора: Buck (понижающий)
• Частота переключения: 600kHz
• Тип платы: Полностью подготовленная к работе
• Комплектация: Плата

Возможные аналоги

• LM46002 от Texas Instruments — аналогичный понижающий преобразователь с входным напряжением до 60V и выходным током до 2A.
• MP2459 от Monolithic Power Systems — Step-down преобразователь с входным напряжением до 18V и выходным током до 3A.

Заключение

TPS568230EVM является отличным выбором для разработчиков, нуждающихся в высококачественном понижающем преобразователе с гибкими параметрами и высокой эффективностью. Он может служить надежной основой для создания эффективных систем питания в различных областях электроники.
