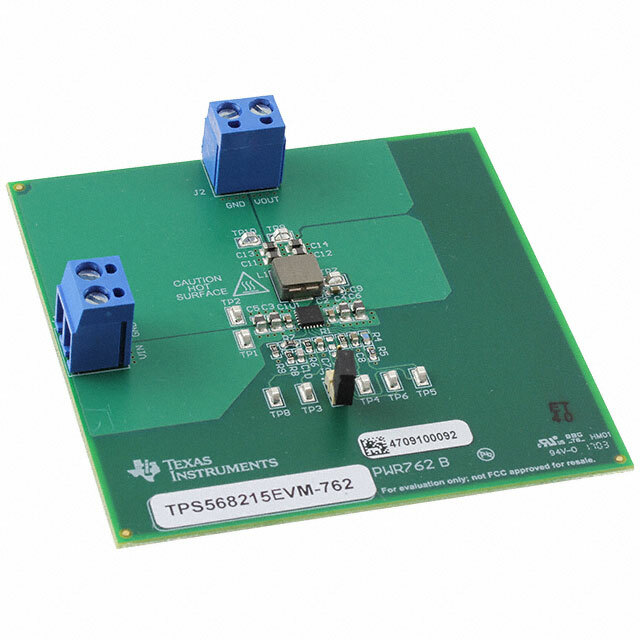

TPS568215EVM-762 от Texas Instruments

Общее описание

Модуль оценки TPS568215EVM-762 разработан для демонстрации возможностей понижающего DC/DC преобразователя TPS568215 с режимом D-CAP3™ и частотой переключения 1,2 МГц. Используется для преобразования входного напряжения в диапазоне от 4,5 В до 17 В в стабильное выходное напряжение, идеально подходящее для различных приложений. Модуль поддерживает выходной ток до 8 А и используется для работы с распределительными системами питания, серверными блоками питания, телекоммуникационным оборудованием и многими другими.

Преимущества

• Высокая эффективность: Преобразователь обладает высоким КПД в широком диапазоне нагрузок.
• Компактный размер: Модуль обладает компактными габаритами, что упрощает его интеграцию в системы с ограниченным пространством.
• Легкость в использовании: Полностью укомплектованное решение с минимальным количеством внешних компонентов.
• Стабильность и точность: Точный контроль выходного напряжения благодаря продвинутому режиму управления D-CAP3™.

Недостатки

• Ограниченный диапазон выходного напряжения: Выходное напряжение фиксировано и может быть недостаточным для некоторых специализированных применений.

Типовое использование

• Стабилизаторы напряжения для распределительных систем питания.
• Блоки питания серверов и дата центров.
• Телекоммуникационное оборудование.
• Промышленная автоматика и контроллеры.

Рекомендации по применению

• Убедитесь, что ваш источник питания поддерживает входное напряжение в диапазоне 4,5 В - 17 В.
• Следите за теплоотдачей на модуле и при необходимости обеспечьте адекватное охлаждение.
• Используйте качественные фильтрующие элементы на входе и выходе для минимизации возможных помех.

Основные технические характеристики

• Тип преобразователя: Понижающий (Buck)
• Входное напряжение: от 4,5 В до 17 В
• Выходное напряжение: 1,2 В
• Выходной ток: до 8 А
• Частота переключения: 1,2 МГц
• Тип выходов: Неизолированные
• Тип платы: Полностью укомплектованная

Возможные аналоги

• LM3150EVAL: Понижающий преобразователь от Texas Instruments с аналогичными функциями, но различной выходной мощностью.
• LTC3891: Аналогичный понижающий DC/DC преобразователь от Analog Devices для высокотоковых приложений.

TPS568215EVM-762 от Texas Instruments представляет собой универсальный и эффективный инструмент для исследовательских и внедренческих проектов в сфере электроники с понижающими преобразователями.
