Описание: TPS56428EVM-534 от Texas Instruments

Общее описание

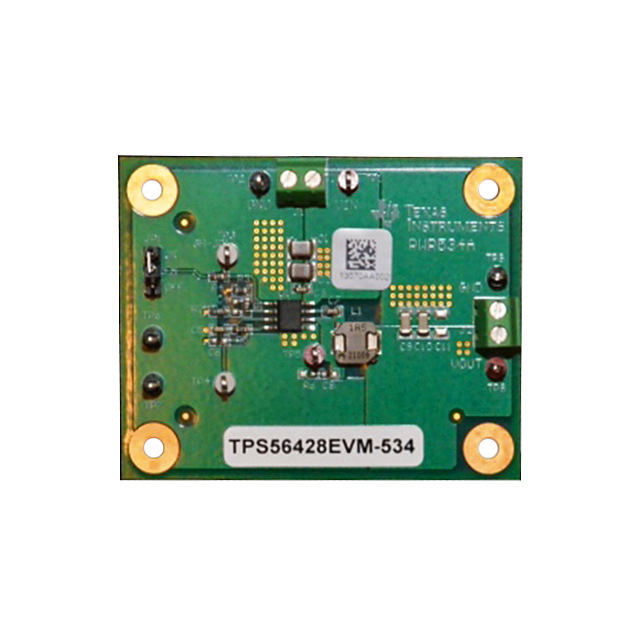

TPS56428EVM-534 — это платформа для оценки производительности и характеристик понижающего преобразователя TPS56428 производства Texas Instruments. Этот модуль предназначен для демонстрации возможностей TPS56428 как регулятора напряжения D-CAP2™, который способен работать в режиме Eco-Mode™ для повышенной эффективности при низкой нагрузке.

Преимущества

• Высокая эффективность преобразования благодаря режиму Eco-Mode™
• Широкий диапазон входного напряжения от 4,5 В до 18 В
• Низкий уровень шума и пульсаций выходного напряжения
• Компактные размеры благодаря высокой частоте переключения 650 кГц
• Легкость интеграции и настройки

Недостатки

• Требуется базовое знание электроники и работы с DC/DC преобразователями для корректной настройки и использования.

Типовое использование

• Питание микроконтроллеров
• Питание модулей памяти
• Регулирование напряжения в телекоммуникационных приложениях
• Промышленные системы автоматизации

Рекомендации по применению

Перед началом работы с TPS56428EVM-534 убедитесь в правильности подключения всех необходимых внешних компонентов, таких как конденсаторы и дроссели. Следуйте руководствам по эксплуатации, чтобы обеспечить максимальную производительность и надежность преобразователя.

Основные технические характеристики

• Регулятор топологии: Понижающий (Buck)
• Выходное напряжение: 1,2 В
• Выходной ток: До 4 А
• Входное напряжение: От 4,5 В до 18 В
• Частота переключения: 650 кГц
• Количество выходов: 1, не изолированный
• Тип платы: Полностью собранная
• Используемая ИС: TPS56428

Возможные аналоги

• TPS56339 - Похожий по характеристикам понижающий преобразователь, но с более низким максимальным выходным током.
• TPS54331 - Другой вариант понижающего преобразователя, который поддерживает выходной ток до 3 А.
• LM2675 - Шаговый понижающий источник питания с фиксированным выходом, который также предоставляет высокую эффективность.

Для получения более подробной информации и руководств по эксплуатации посетите официальный сайт [Texas Instruments](https://www.ti.com).
