Описание модуля TPS564255EVM от Texas Instruments

Общее описание

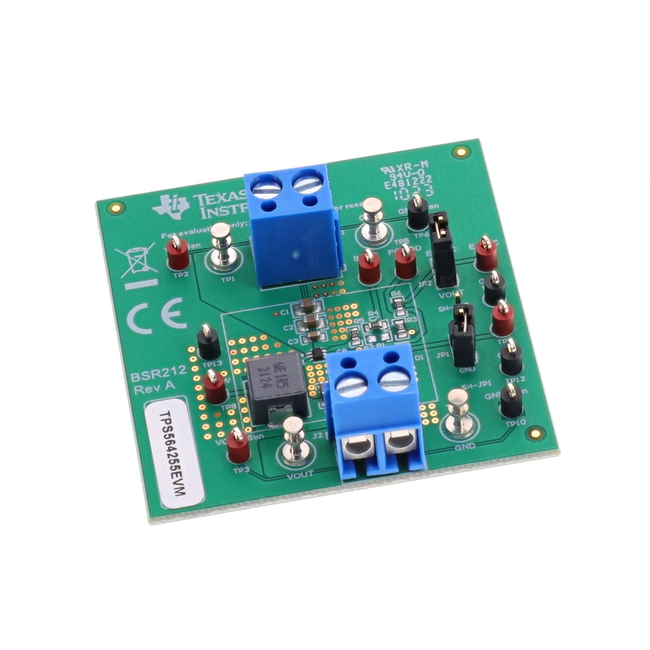

Модуль TPS564255EVM — это оценочный модуль для DC/DC-преобразователя TPS564255, который предназначен для пошагового понижения напряжения. Этот модуль разработан для демонстрации работы и применения TPS564255, обеспечивая до 4А выходного тока с выходным напряжением, регулируемым в диапазоне от 0,6В до 10В. Входное напряжение варьируется от 3В до 17В. Модуль выполнен в полном комплекте и готов к использованию для оценочных целей.

Преимущества

• Высокая эффективность: Обеспечивает высокий КПД преобразования энергии.
• Широкий диапазон входных напряжений: Поддерживает входное напряжение от 3В до 17В.
• Регулируемое выходное напряжение: Выходное напряжение можно настроить в диапазоне от 0,6В до 10В.
• Компактный размер: Плату можно легко интегрировать в другие системы для тестирования и оценки.

Недостатки

• Не включает интерфейс программирования: Для изменения настроек требуется физическое вмешательство.
• Ограничен по току: Максимальный ток на выходе составляет 4A.

Типовое использование

• Питание микропроцессоров и микроконтроллеров
• Регуляторы напряжения для систем на базе FPGA и DSP
• Интеграция в системы питания встраиваемых устройств

Рекомендации по применению

1. Подключите входное напряжение: Убедитесь, что входное напряжение находится в пределах 3В-17В.
2. Настройте выходное напряжение: Регулируйте выходное напряжение в пределах от 0,6В до 10В в зависимости от потребностей вашей схемы.
3. Подключите нагрузку: Удостоверьтесь, что нагрузка не превышает максимально допустимый ток 4А.

Основные технические характеристики

• Тип регулятора: Step-Down (Buck)
• Количество выходов: 1, не изолированный
• Диапазон входного напряжения: 3В ~ 17В
• Диапазон выходного напряжения: 0,6В ~ 10В
• Максимальный выходной ток: 4А
• Частота переключения: 600kHz
• Тип платы: Полностью собранный и готовый к использованию модуль

Возможные аналоги

1. TPS54360EVM: Модуль на основе TPS54360 с широким диапазоном входного напряжения и выходным током до 3.5А.
2. LM3150EVAL/NOPB: Оценочный модуль для LM3150, предназначенный для высокоэффективного понижения напряжения.
3. LTC3414EUDC Demo Board: Демонстрационная плата для LTC3414EUDC с похожими характеристиками.

Заключение

Модуль TPS564255EVM является отличным инструментом для разработчиков, которым необходимо протестировать и оценить возможности DC/DC-преобразователь TPS564255 от Texas Instruments. Поддержка широкого диапазона входных и выходных напряжений, а также высокая эффективность делают его идеальным решением для различных приложений в области электроники.
