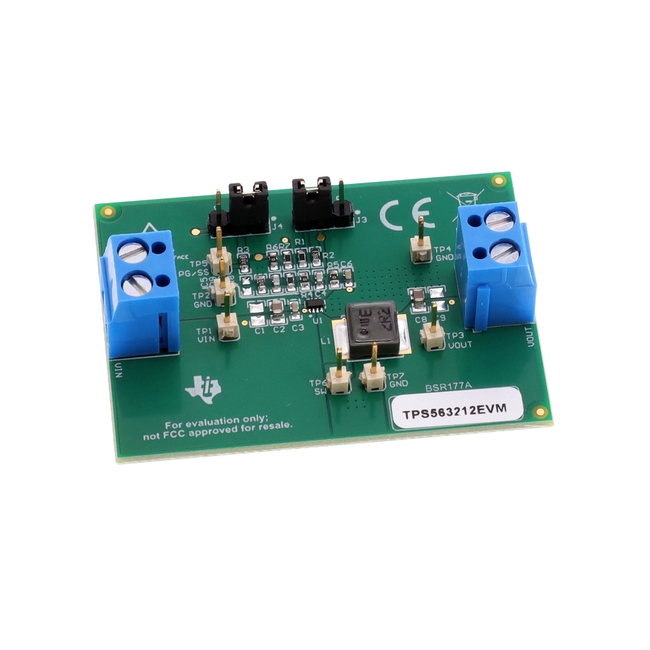

TPS563212EVM

TPS563212EVM от Texas Instruments

Общее описание: TPS563212EVM - это оценочная плата от компании Texas Instruments, предназначенная для демонстрации возможностей и характеристик контроллера понижающего DC/DC преобразователя TPS563212. Плата предлагает высокую эффективность при понижении напряжения, обеспечивая стабильное выходное напряжение при различных входных напряжениях и нагрузках.

Преимущества:

• Высокая эффективность: Поддерживает высокий КПД при различных условиях нагрузки.
• Компактный размер: Плата имеет небольшие размеры, что делает её удобной для внедрения в более компактные устройства.
• Простота использования: Полностью укомплектованная плата позволяет быстро начать тестирование и оценку производительности.
• Регулируемое выходное напряжение: Возможность настройки выходного напряжения для различных применений.

Недостатки:

• Ограниченная мощность: Поддерживает выходной ток до 3А, что может быть недостаточно для некоторых высокомощных приложений.
• Несовместимость с высокими напряжениями: Максимальное входное напряжение составляет 18В.

Типовое использование:

• Понижающие преобразователи в электронике общего назначения.
• Преобразователи для питания микроконтроллеров и микропроцессоров.
• Электропитание устройств с питанием от батареи.
• Интеллектуальные устройства и IoT.

Рекомендации по применению:

• Используйте данную плату для быстрого и удобного прототипирования и тестирования приложений с понижающим DC/DC преобразователем.
• Обратите внимание на входное напряжение, которое должно находиться в пределах от 4.2В до 18В.
• Убедитесь, что требования вашей нагрузки не превышают максимальное выходное напряжение в 3.3В и ток в 3А.

Основные технические характеристики:

• Основное назначение: понижающий DC/DC преобразователь.
• Количество выходов: 1, не изолированный.
• Напряжение на выходе: 3.3В.
• Ток на выходе: 3А.
• Напряжение на входе: от 4.2В до 18В.
• Топология регулирования: Понижающий преобразователь (Buck).
• Частота переключения: 1.2МГц.
• Тип платы: Полностью укомплектованная.
• Комплектация: Плата.
• Используемая микросхема: TPS563212.

Возможные аналоги:

• TPS561201 - от Texas Instruments, с меньшими характеристиками по току.
• LM2576 - от Texas Instruments, с выходным током до 3А, но с более низкой частотой переключения.
• MP1584 - от Monolithic Power Systems Inc., более компактный аналог с похожими характеристиками.

Этот продукт представляет собой отличный выбор для электронной разработки и быстрой оценки возможностей понижающих DC/DC преобразователей, предоставляя удобный способ тестирования и интеграции в конечные приложения.
