TPS563211EVM

TPS563211EVM - Описание для интернет-магазина

Производитель: Texas Instruments
Артикул: TPS563211EVM

Общее описание

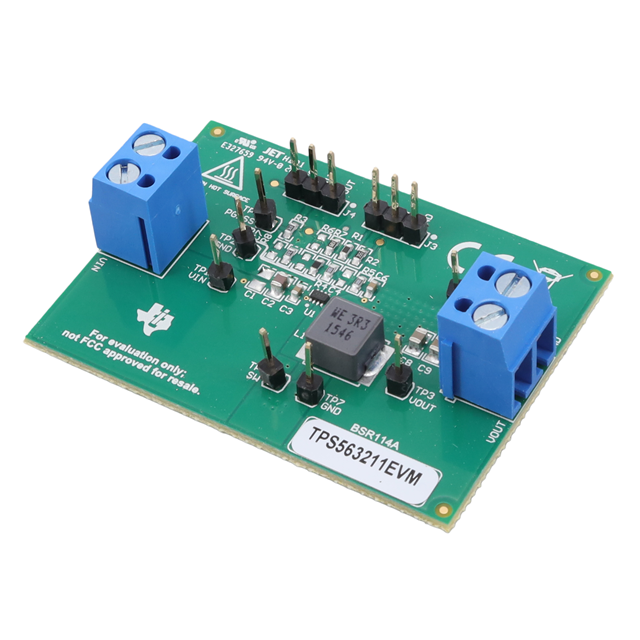

Эвалюационная плата TPS563211EVM от Texas Instruments представляет собой готовое к использованию решение для оценки характеристик DC/DC преобразователя понижающего типа, выполненного на базе микросхемы TPS563211. Эта плата позволяет инженерам быстро и легко протестировать работу и эффективность понижающего преобразователя в различных условиях.

Преимущества

• Оптимизированное решение: Простота настройки и использования.
• Высокая эффективность: Оптимизированная схема для низких потерь и высокой эффективности.
• Компактный размер: Позволяет использование в различных малогабаритных устройствах.

Недостатки

• Ограниченная мощность: Плата предназначена для приложений с максимальным выходным током до 3А.
• Фиксированная частота: Частота переключения установлена на 600 кГц и не может быть изменена.

Типовое использование

Эвалюационная плата TPS563211EVM отлично подходит для использования в следующих приложениях:

• Оценка работы понижающего преобразователя в лабораторных условиях.
• Обучающие и демонстрационные проекты для студентов и инженеров.
• Разработка прототипов и быстрых решений для различных электронных устройств.

Рекомендации по применению

• Перед использованием внимательно изучите документацию на микросхему TPS563211 и эвалюационную плату TPS563211EVM.
• Убедитесь в соответствии входных и выходных параметров вашим требованиям.
• При проведении тестов соблюдайте меры предосторожности, чтобы избежать повреждения платы или компонентов.

Основные технические характеристики

• Основное назначение: Понижающий DC/DC преобразователь.
• Количество выходов: 1 не изолированный канал.
• Выходное напряжение: 3.3 В.
• Максимальный выходной ток: 3 А.
• Входное напряжение: от 4.2 В до 18 В.
• Топология регулятора: Понижающая (Buck).
• Частота переключения: 600 кГц.
• Тип платы: Полностью оснащенная.
• Используемый интегральный компонент: TPS563211.

Возможные аналоги

• TPS562209EVM-618 - Похожая эвалюационная плата с незначительными отличиями в характеристиках.
• LMR16030PDDAR - Альтернативный понижающий преобразователь с входным диапазоном до 60 В.

TPS563211EVM является отличным инструментом для быстрого и легкого тестирования и оценки характеристик DC/DC преобразователя. С его помощью можно ускорить разработку и вывести на рынок высокоэффективные электронные решения.
