TPS563210AEVM-663

Описание

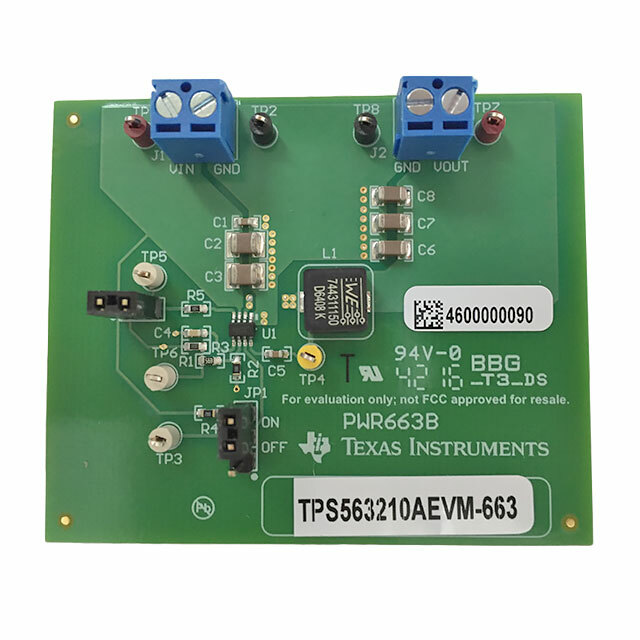

TPS563210AEVM-663 - это тестовая плата (Evaluation Module) от компании Texas Instruments, предназначенная для оценки работы понижающего (Buck) регулятора напряжения TPS563210A на базе технологии D-CAP2™. Этот модуль оптимизирован для обеспечения стабильного и эффективного понижения напряжения в различных приложениях.

Преимущества

• Высокая эффективность: Обеспечивает высокий КПД даже при широком диапазоне входных напряжений.
• Низкий уровень шума и пульсаций: Технология D-CAP2™ минимизирует выбросы и пульсации в выходном напряжении.
• Простота использования: Компактная и полностью собранная плата оценочного модуля упрощает тестирование и настройку системы.
• Широкий диапазон входных напряжений: Позволяет работать с входными напряжениями от 4.5V до 17V.

Недостатки

• Ограниченная выходная мощность: Поддержка до 3A выходного тока может быть недостаточной для некоторых высокопроизводительных приложений.
• Требует внешнего источника питания: Необходимость подключения входного напряжения от 4.5V до 17V для работы.

Типовое использование

• Питание микроконтроллеров и микропроцессоров.
• Энергоснабжение систем на базе FPGA и ASIC.
• Преобразование напряжения в периферийных устройствах.
• Информационные технологии и сети.
• Промышленные и автомобильные применения.

Рекомендации по применению

1. Подключите внешний источник питания в диапазоне от 4.5V до 17V к входным клеммам платы.
2. Настройте выходное напряжение для получения необходимого значения, в типовом случае 1.05V.
3. Подключите нагрузку, не превышающую 3A, к выходным клеммам платы.
4. Мониторьте параметры работы с помощью осциллографа и мультиметров.

Основные технические характеристики

• Диапазон входного напряжения: 4.5V - 17V
• Выходное напряжение: 1.05V
• Выходной ток: до 3A
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 650 kHz
• Тип платы: Полностью собранная и готовая к использованию
• Используемая микросхема: TPS563210A

Возможные аналоги

• LMR33630: Похожий понижающий регулятор от Texas Instruments, обеспечивающий до 3A.
• MP2332: Понижающий регулятор от MPS с аналогичными характеристиками.
• LT8609: Понижающий регулятор от Analog Devices, обеспечивающий до 2A.

Заключение

Плата TPS563210AEVM-663 является надежным и эффективным инструментом для тестирования и проектирования систем питания с использованием понижающего регулятора напряжения TPS563210A. Она обеспечивает высокую эффективность, низкий уровень шума и простоту использования, что делает её отличным выбором для широкого круга приложений.
