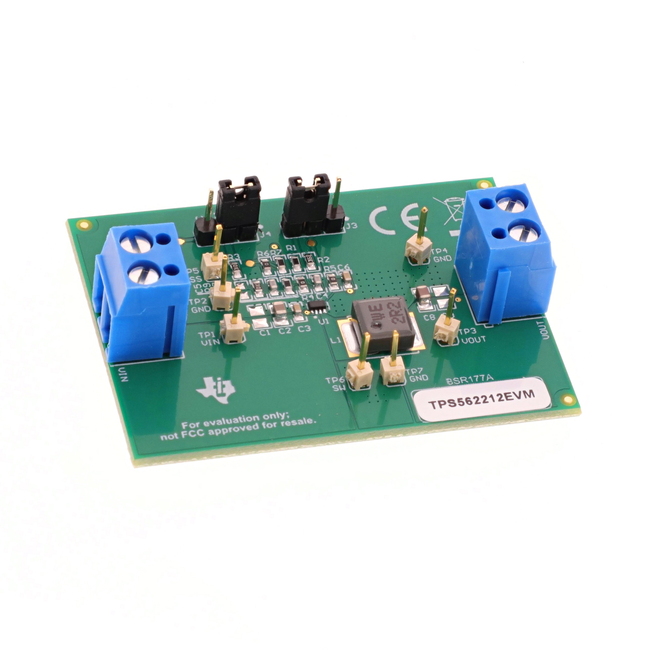

Отладочная плата TPS562212EVM от Texas Instruments

Общее описание

Отладочная плата TPS562212EVM - это готовое решение для оценки характеристик понижающего (Buck) преобразователя TPS562212 от Texas Instruments. Этот преобразователь предназначен для работы в цепях стабилизации напряжения с высоким коэффициентом эффективности и низким уровнем помех.

Преимущества

• Высокая эффективность: до 95% при максимальной нагрузке.
• Широкий диапазон входного напряжения: от 4.2 В до 18 В, что позволяет использовать различные источники питания.
• Компактные размеры платы: позволяют интегрировать её в системы с ограниченным пространством.
• Простота использования: полностью собранная и протестированная плата готова к работе сразу после подключения.

Недостатки

• Ограничение по току: максимальный выходной ток составляет 2А, что может быть недостаточным для некоторых приложений.
• Фиксированная частота переключения: 1.2 МГц, что может не подойти для приложений с особыми требованиями к частоте.

Типовое использование

• Промышленные системы автоматизации
• Бытовая электроника
• Аудиосистемы
• Бортовые системы транспортных средств
• Сетевое оборудование

Рекомендации по применению

• Используйте дополнительный входной и выходной фильтр для уменьшения электромагнитных помех (EMI).
• Убедитесь, что входное напряжение находится в пределах от 4.2 В до 18 В.
• Обеспечьте адекватное охлаждение при максимальной нагрузке для предотвращения перегрева.

Основные технические характеристики

• Цепь стабилизации: понижающий преобразователь (Buck)
• Количество выходов: 1, не изолированный
• Выходное напряжение: 3.3 В
• Выходной ток: до 2 А
• Входное напряжение: 4.2 В ~ 18 В
• Частота переключения: 1.2 МГц
• Тип платы: полностью собранная
• Используемый компонент: TPS562212

Возможные аналоги

• MP2315 от Monolithic Power Systems: подобный понижающий преобразователь с выходным током до 3 А.
• LMR23630 от Texas Instruments: понижающий преобразователь с расширенным диапазоном входного напряжения и выходным током до 3 А.
• LTC3639 от Analog Devices: понижающий преобразователь с входным напряжением до 150 В и выходным током до 100 мА (для приложений с повышенным входным напряжением и низкой нагрузкой).

Отладочная плата TPS562212EVM является отличным инструментом для быстрого прототипирования и тестирования схем питания, построенных на базе преобразователя TPS562212. Использование этой платы позволяет существенно сэкономить время при разработке конечного продукта.
