TPS562210AEVM-663 от Texas Instruments

Общее описание

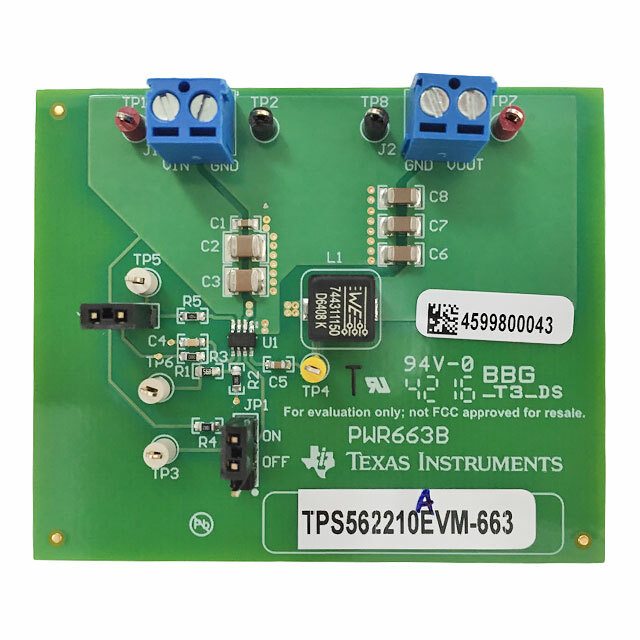

TPS562210AEVM-663 — это оценочный модуль от Texas Instruments, предназначенный для демонстрации возможностей и характеристик преобразователя DC/DC TPS562210A. Этот модуль обеспечивает понижающее преобразование с входным напряжением от 4.5V до 17V и выходным напряжением 1.05V при выходном токе до 2А. Применяемый преобразователь топологии "Buck" использует технологию D-CAP2™, что позволяет добиться высокой эффективности и стабильности при минимальной схеме фильтрации.

Преимущества

• Высокая эффективность: Использование технологии D-CAP2™ обеспечивает высокую эффективность преобразования.
• Простота использования: Полностью населенная плата готова к непосредственному использованию и тестированию.
• Широкий диапазон входных напряжений: Модуль поддерживает входное напряжение от 4.5V до 17V.
• Компактный размер: Небольшие размеры платы идеально подходят для прототипирования и разработки.

Недостатки

• Ограниченный выходной ток: Максимальный выходной ток составляет 2А, что может быть недостаточно для более мощных приложений.
• Ограниченное выходное напряжение: Фиксированное выходное напряжение 1.05V может требовать дополнительных компонентов для изменения в проекте.

Типовое использование

Оценочный модуль TPS562210AEVM-663 подходит для различных приложений, таких как:

• Прототипирование и разработка электроники.
• Оценка производительности и характеристик TPS562210A.
• Учебные и исследовательские цели.
• Разработка систем с пониженным энергопотреблением.

Рекомендации по применению

• Убедитесь, что входное напряжение находится в диапазоне, поддерживаемом модулем (4.5V - 17V).
• Осуществляйте охлаждение модуля в случае длительной работы при высоких выходных токах.
• Используйте соответствующие соединительные кабели и разъемы для надежного подключения.

Основные технические характеристики

• Входное напряжение: 4.5V - 17V
• Выходное напряжение: 1.05V
• Максимальный выходной ток: 2A
• Топология регулирования: Понижающий (Buck)
• Частота переключения: 650kHz
• Тип платы: Полностью собранная и готовая к использованию
• Используемый микросхемный компонент: TPS562210A

Возможные аналоги

• TPS561210EVM-718: Оценочный модуль на базе преобразователя TPS561210 с более низким выходным током.
• TPS54160EVM-230: Оценочный модуль для понижающего преобразователя TPS54160 с входным напряжением до 60V и выходным током до 1.5A.

Использование TPS562210AEVM-663 предоставляет разработчикам и инженерам мощный инструмент для оценки и применения преобразователя TPS562210A в их проектах, обеспечивая высокую эффективность и надежность.
