Описание TPS562209EVM-601 от Texas Instruments

Общее описание

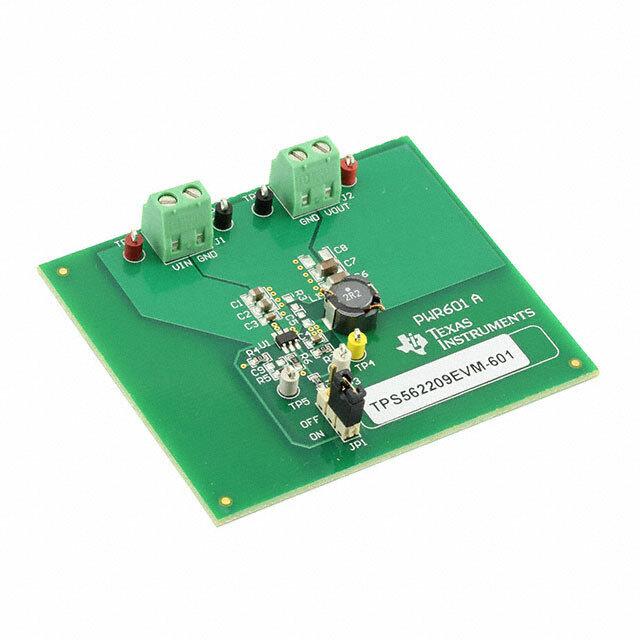

TPS562209EVM-601 представляет собой оценочную плату, предназначенную для демонстрации возможностей понижающего преобразователя TPS562209 от Texas Instruments. Этот преобразователь использует технологию D-CAP2™ и обеспечивает эффективное управление и стабильное выходное напряжение при различных условиях работы.

Преимущества

• Высокая эффективность: обеспечивает высокую эффективность преобразования, что позволяет снизить энергопотребление.
• Простой дизайн: минимальное количество внешних компонентов, что упрощает разработку и уменьшает размеры конечного устройства.
• Широкий диапазон входного напряжения: возможность работы с входным напряжением от 4.5 В до 17 В.
• Высокая частота переключения: частота переключения 650 кГц позволяет уменьшить размеры пассивных компонентов.

Недостатки

• Ограничение по току: выходной ток ограничен 2 А, что может быть недостаточно для приложений с высокими требованиями по мощности.
• Ограниченный диапазон выходного напряжения: максимальное выходное напряжение ограничено 1.05 В, что может не подходить для некоторых специфических применений.

Типовое использование

• Питание микропроцессоров и микроконтроллеров: подходит для использования в схемах, требующих надежного и стабильного питания.
• Портативные устройства: использование в устройствах с ограниченным пространством благодаря компактности и высокой эффективности.
• Индустриальное оборудование: возможно использование в различных промышленных приложениях благодаря надежной работе в широком диапазоне входных напряжений.

Рекомендации по применению

• Использование в проектах с ограниченным пространством: благодаря компактности платы и минимальному количеству внешних компонентов.
• Работа в условиях стабильного входного напряжения: для обеспечения наиболее стабильного выхода.
• Учет ограничения по выходному току: при проектировании систем с более высокими пиковыми нагрузками может понадобиться использование дополнительных конденсаторов.

Основные технические характеристики

• Основное назначение: Понижающий преобразователь (Buck)
• Число выходов и тип: 1, не изолированный
• Выходное напряжение: 1.05 В
• Выходной ток: 2 А
• Входное напряжение: 4.5 В ~ 17 В
• Топология регулятора: Buck
• Частота переключения: 650 кГц
• Тип платы: Полностью оснащенная
• Комплект поставки: Плата(ы)
• Используемая ИС / деталь: TPS562209

Возможные аналоги

• TPS561201: также от Texas Instruments, обеспечивает схожую функциональность с некоторыми отличиями.
• LMR10520: другой понижающий преобразователь с аналогичными характеристиками, но от другой серии.

Используя эту оценочную плату, разработчики могут легко интегрировать преобразователь TPS562209 в свои проекты и провести необходимые тесты для оценки его производительности.
