TPS562203EVM

TPS562203EVM от Texas Instruments

Общее описание

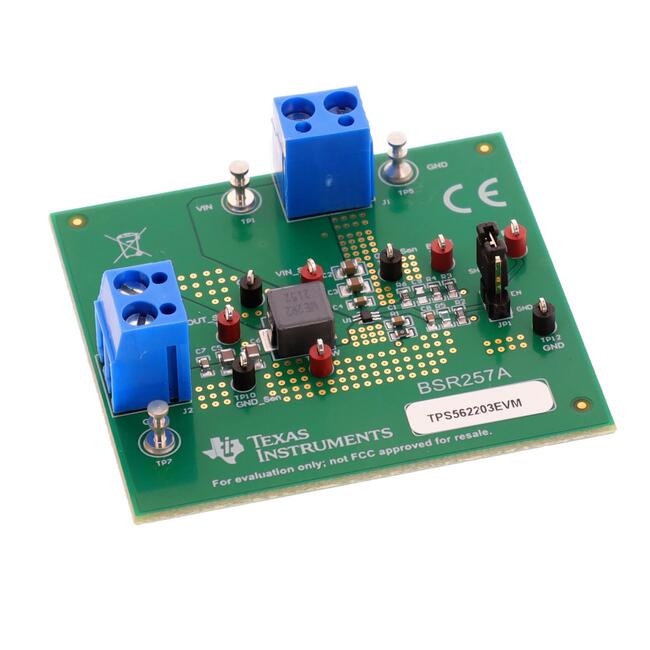

TPS562203EVM – это оценочный модуль на базе DC/DC преобразователя TPS562203 с технологией D-CAP3™ от компании Texas Instruments. Этот понижающий (Buck) преобразователь предназначен для преобразования входного напряжения 4.2 В ... 17 В в регулируемое выходное напряжение в диапазоне 0.6 В ... 7 В с выходным током до 2 А.

Преимущества

• Высокая эффективность: технология D-CAP3™ обеспечивает высокий КПД преобразования при различных условиях нагрузки.
• Широкий диапазон входных напряжений: поддержка значительных входных напряжений от 4.2 В до 17 В позволяет использовать модуль в различных приложениях.
• Компактность: миниатюрный форм-фактор модуля способствует снижению занимаемой площади на плате.
• Простота использования: готовый к использованию модуль не требует дополнительных настроек для начала тестирования и отладки.

Недостатки

• Ограниченный выходной ток: максимальный выходной ток составляет 2 А, что может не подойти для приложений с более высокими требованиями по току.
• Фиксированная частота переключения: устройство работает на фиксированной частоте 600 кГц, что может не подходить для всех применений.

Типовое использование

• Регулируемые источники питания
• Мобильные устройства и бытовая электроника
• Энергосберегающие системы
• Автоматизация и управление процессами

Рекомендации по применению

• Убедитесь в том, что входное напряжение находится в пределах 4.2 В ... 17 В.
• Подбирайте компоненты обвязки в соответствии с рекомендациями производителя, чтобы обеспечить оптимальную работу устройства.
• Используйте соответствующие методы отвода тепла для повышения надежности работы преобразователя.

Основные технические характеристики

• Входное напряжение: 4.2 В ... 17 В
• Выходное напряжение: 0.6 В ... 7 В
• Выходной ток: до 2 А
• Частота переключения: 600 кГц
• Тип платы: полностью собранная (fully populated)
• Размеры платы: 38 мм x 38 мм

Возможные аналоги

• TPS54302EVM-066: сходен по функционалу, поддерживает более высокие значения выходного тока (до 3 А).
• LMR33630EVM: аналогичный преобразователь с выходным током до 3 А и более широким диапазоном входных напряжений.

Модуль TPS562203EVM представляет собой простой и удобный инструмент для изучения и тестирования возможностей DC/DC преобразователя TPS562203 от Texas Instruments.
